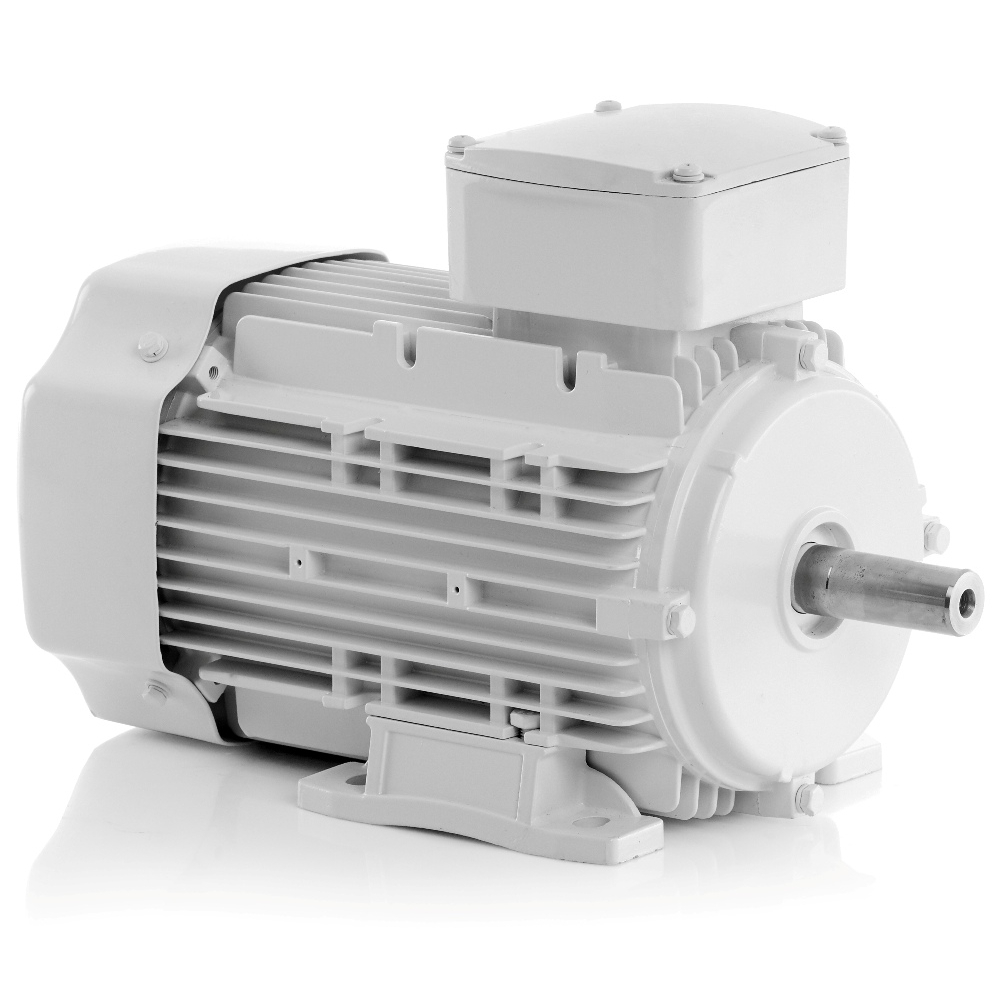

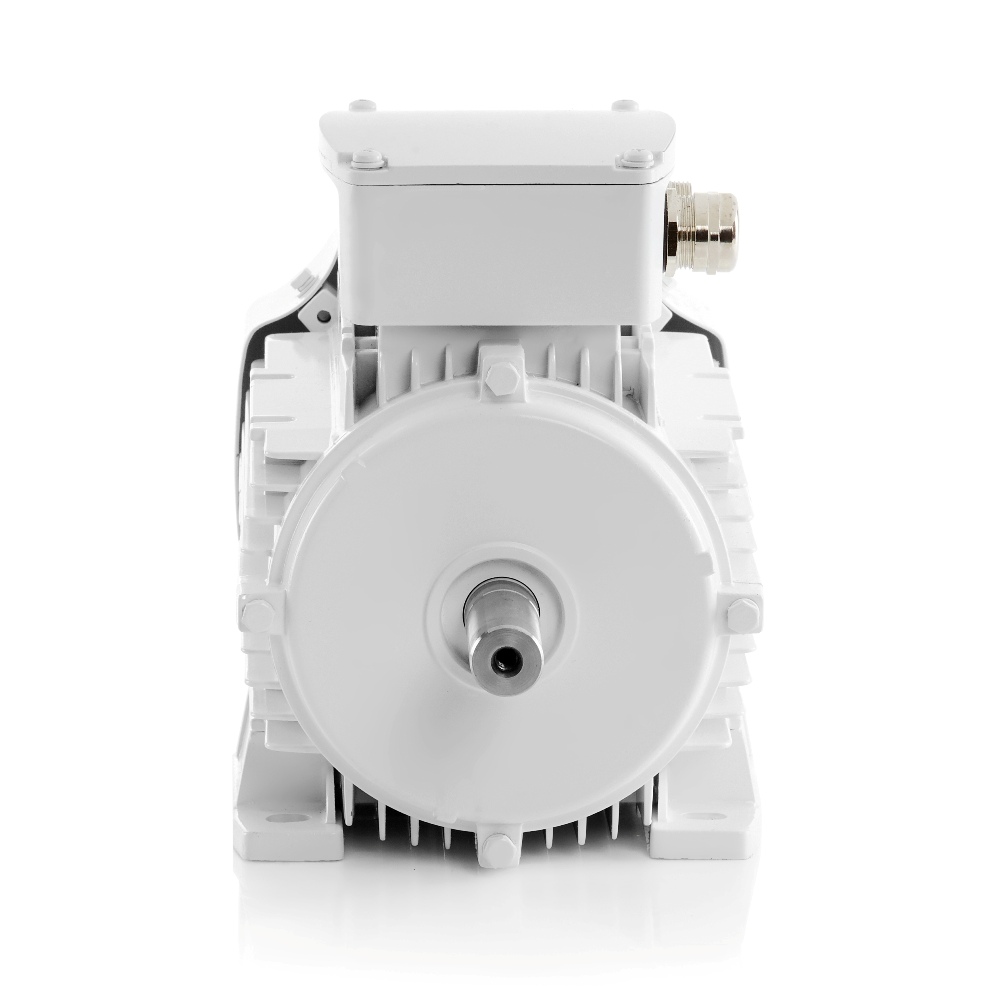

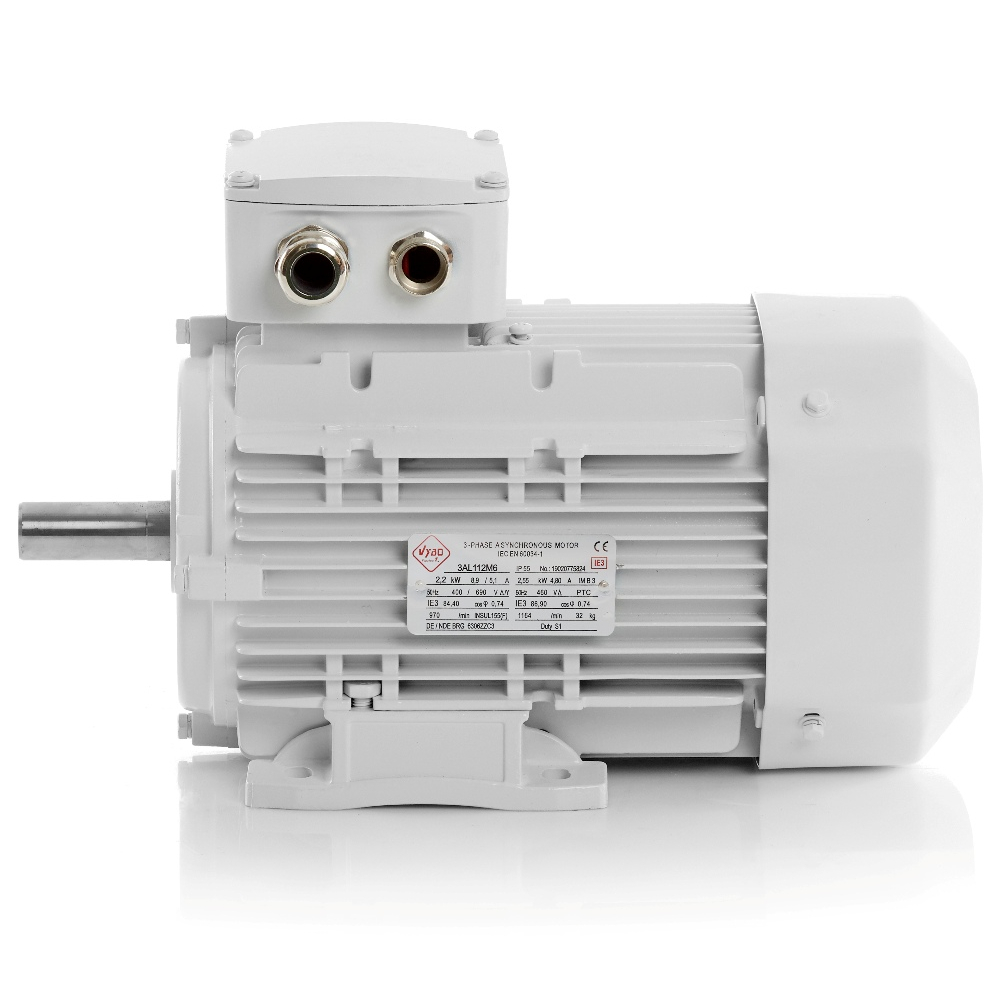

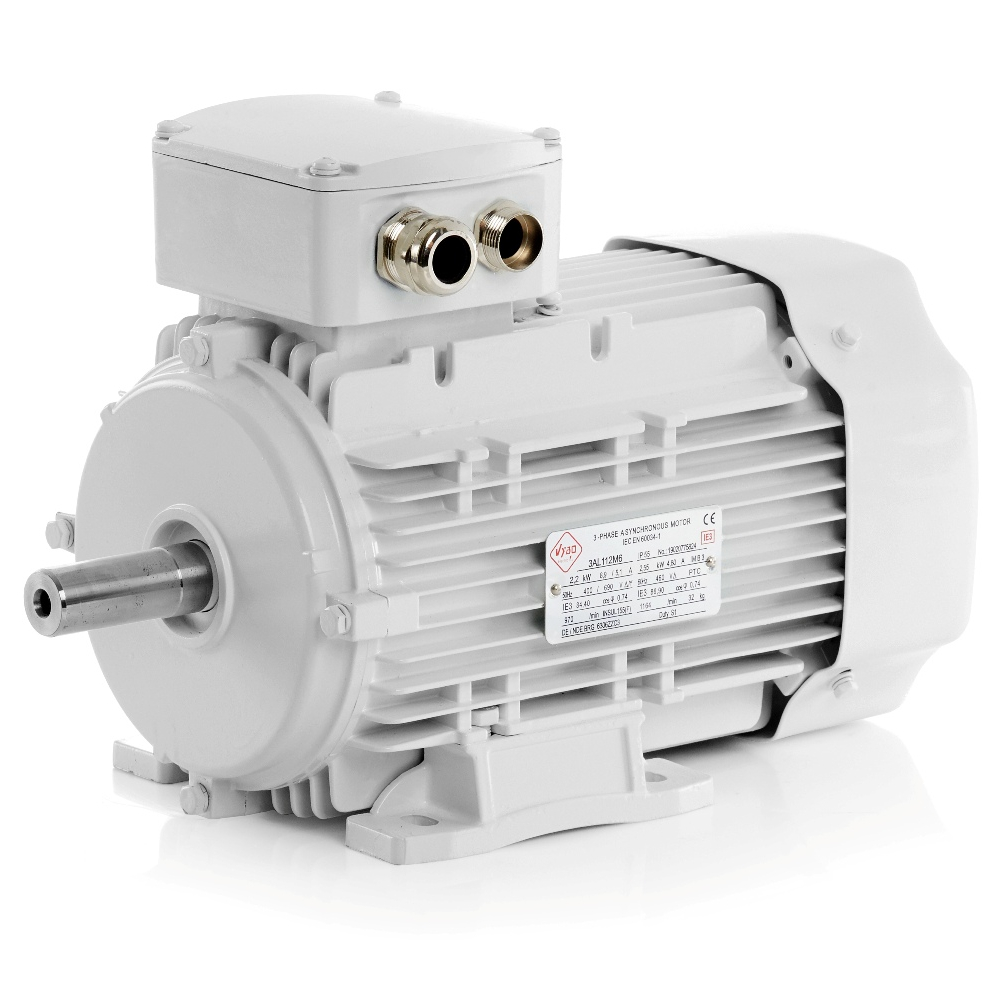

Type: 5AL-100L1-4 2,2KW 230/400V 50HZ
| Algemene gegevens | |
| Type | 5AL-100L1-4 |
| Ashoogte (mm) | 100 |
| Elektrische gegevens | |
| Vermogen (kW) | 2,2 |
| Nominale stroom 230 V (A) | 8 |
| Nominale stroom 400 V (A) | 4,6 |
| Toerental (rpm) | 1470 |
| Frequentie (Hz) | 50 |
| Aantal polen | 4 |
| Spanning (V) | 230/400 |
| Schakeling | △/Y |
| Afbreekkoppel (maximaal) | 2,3 |
| Aanloopkoppel (locked-rotor) | 2,3 |
| Aanloopstroom (locked-rotor) | 9 |
| Traagheidsmoment van de rotor (kg·m2) | 0,0091378 |
| Rendement | |
| Rendement (100%) | 91,4 |
| Rendementsklasse (IE-klasse): | IE5 |
| Arbeidsfactor (100%) | 0,79 |
| Accessoires | |
| 3 x PTC thermistor | |
| Normen | |
| Norm: specificatie | IEC60034-1 |
| Norm: test | IEC60034-2 |
| Norm: geluid | IEC60034-9 |
| Norm: trillingen | IEC60034-14 |
| Omgevingscondities | |
| Omgevingstemperatuur (°C) | -20 tot +40°C (-30, +50, +60 optioneel) |
| Hoogte boven zeeniveau (installatie) | tot 1000 m |
| Mechanische gegevens | |
| Isolatieklasse | F |
| Temperatuurstijgingsklasse | B |
| Montagevorm | IM B3,B5,B35,V1 |
| Bedrijfswijze | S1 (S2, S3, S4 – S9 optioneel) |
| IP-beschermingsgraad | IP55 |
| Koelmethode | IC411 |
| Verpakkingsgewicht (kg) | 42,2 |
| Verpakkingsafmetingen (mm) | 437*262*309 |
| Trillingen (mm/s) | 2.8 |
| Draairichting | Beide |
| Startmethode | DOL, VFD, softstarter |
| Belastingscurve | Parabolische of lineaire karakteristiek |
| Kabelwartels | 2-M25X1.5 |
| Lagergegevens | |
| Lager DE/NDE | 6206-2RZ/6206-2RZ |
| Smeervet | Lithiumbasis nr. 2 (temperatuurklasse) |
Het specificatieblad voor de VYBO Electric a.s. elektromotor is opgesteld volgens onze standaard elektromotoren, gebaseerd op alle geldende IEC-normen. Voor specifieke wensen kunt u contact met ons opnemen – wij kunnen elke parameter aanpassen.
Uitgebreide productbeschrijving
Binnen de 5AL-serie is de 5AL-100L1-4 elektromotor van 2,2 kW een efficiënte oplossing voor industriële processen die een betrouwbare en duurzaam inzetbare aandrijving vereisen. Deze driefasige motor behaalt 1470 tpm en is ontworpen voor gebruik op 400 V, waardoor hij geschikt is voor ventilatoren, pompen, transportinstallaties en uiteenlopende machineaandrijvingen. De moderne IE5-technologie helpt om het energieverbruik te verlagen en ondersteunt bedrijven die streven naar lagere operationele kosten en een hogere systeemefficiëntie. Tegelijk zorgen IC411-koeling en IP55-bescherming voor betrouwbare inzet in omgevingen waar continu gebruik, stofbelasting en vochtbestendigheid een rol spelen. Daarmee is dit model een sterke keuze voor wie op zoek is naar een moderne 400 V driefasenmotor met hoog rendement en een professionele industriële uitvoering.
5AL-100L1-4 2,2 kW elektromotor voor 1470 tpm met hoog IE5 rendement
Met een vermogen van 2,2 kW biedt de 5AL-100L1-4 voldoende capaciteit voor toepassingen waar een constante en efficiënte aandrijving belangrijk is. Het toerental van 1470 tpm zorgt voor een stabiele werking in processen die een gelijkmatige rotatie en betrouwbare belastingopname vragen. Dankzij de aansluiting op 400 V kan deze motor eenvoudig worden toegepast in standaard industriële systemen, wat de plaatsing bij vervanging of nieuwbouw vergemakkelijkt. Voor gebruikers die een toekomstgerichte IE5 elektromotor zoeken, is dit model interessant door zijn combinatie van lager energieverbruik, degelijke constructie en brede inzetbaarheid. Het is een praktische keuze voor techniek, onderhoud en OEM-projecten waar kwaliteit en efficiëntie centraal staan.
2,2 kW 400 V motor met IP55 bescherming en IC411 koeling voor continu bedrijf
De IC411-koeling helpt om warmte effectief af te voeren tijdens langdurige belasting, wat positief is voor de levensduur van de motor en de betrouwbaarheid in bedrijf. De IP55-beschermingsgraad maakt deze uitvoering geschikt voor industriële omstandigheden waarin stof en spatwater aanwezig kunnen zijn. Daardoor blijft de 5AL-100L1-4 breed inzetbaar in werkplaatsen, productieomgevingen en technische installaties. Voor meer modellen in dezelfde toerentalcategorie kunt u ook kijken naar onze reeks IE5 5AL 1400 tpm elektromotoren.
