Datasheet voor driefasige elektromotoren
Motortype: 1AL-160L-4, 15 kW
| Algemene gegevens | |
| Type | 1AL-160L-4 |
| Ashoogte (mm) | 160 |
| Elektrische gegevens | |
| Vermogen (kW) | 15 |
| Nominale stroom 400 V (A) | 28,6 |
| Nominale stroom 690 V (A) | 16,58 |
| Toerental (rpm) | 1460 |
| Frequentie (Hz) | 50 |
| Aantal polen | 4 |
| Spanning (V) | 400/690 |
| Schakeling | △/Y |
| Afbreekkoppel (maximaal) | 2,3 |
| Aanloopkoppel (locked-rotor) | 2,3 |
| Aanloopstroom (locked-rotor) | 7,0 |
| Traagheidsmoment van de rotor (kg·m2) | 0,0918 |
| Rendement | |
| Rendement (100%) | 89 |
| Arbeidsfactor (cos ?) (100%) | 0,85 |
| Accessoires | |
| – | |
| Normen | |
| Norm: specificatie | IEC60034-1 |
| Norm: test | IEC60034-2 |
| Norm: geluid | IEC60034-9 |
| Norm: trillingen | IEC60034-14 |
| Omgevingscondities | |
| Omgevingstemperatuur (°C) | +65°C |
| Hoogte boven zeeniveau (installatie) | tot 1000 m |
| Mechanische gegevens | |
| Temperatuurstijgingsklasse | B |
| Montagevorm | IM B (Op aanvraag) |
| Bedrijfswijze | S1 (S2, S3, S4 – S9 optioneel) |
| IP-beschermingsgraad | IP55 |
| Isolatieklasse | F |
| Koelmethode | IC411 |
| Verpakkingsgewicht (kg) | 100 |
| Verpakkingsafmetingen (mm) | |
| Trillingen (mm/s) | 2.8 |
| Draairichting | Beide |
| Startmethode | DOL, VFD, softstarter |
| Belastingscurve | Parabolische of lineaire karakteristiek |
| Kabelwartels | 2-M40X1.5 |
| Lagergegevens | |
| Lager DE/NDE | 6309-2ZC3/6309-2ZC3 |
| Smeervet | Lithiumbasis nr. 2 (temperatuurklasse) |
Het specificatieblad voor de VYBO Electric a.s. elektromotor is opgesteld volgens onze standaard elektromotoren, gebaseerd op alle geldende IEC-normen. Voor specifieke wensen kunt u contact met ons opnemen – wij kunnen elke parameter aanpassen.
Uitgebreide productbeschrijving
De driefasige elektromotor 1AL-160L-4 (15 kW) is een krachtige industriële motor voor zware aandrijvingen waar betrouwbaarheid en continu bedrijf vereist zijn. Met een toerental van 1460 tpm en een spanning van 400 V is deze motor geschikt voor pompen, ventilatoren, transportbanden en zware machinebouwtoepassingen. De uitvoering met IP55 maakt hem bestand tegen stof en waterstralen, zodat hij ook in veeleisende omgevingen inzetbaar blijft.

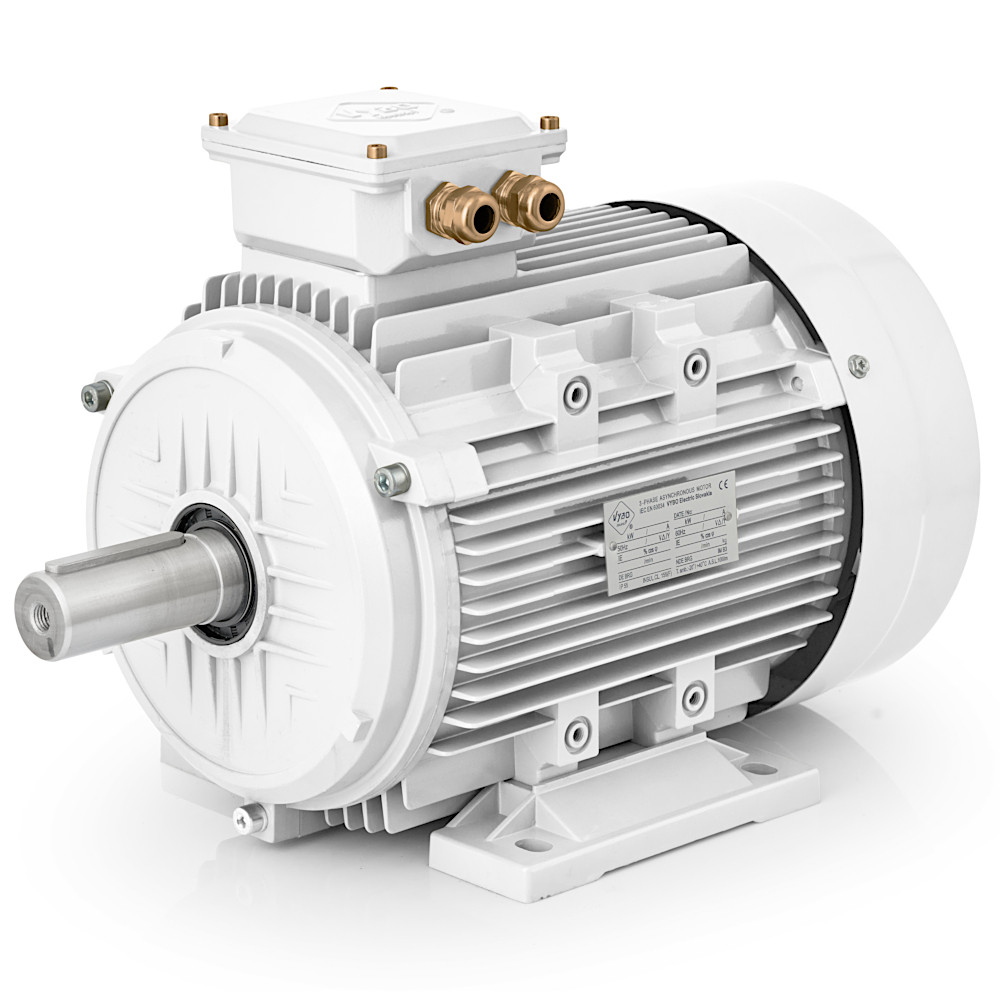

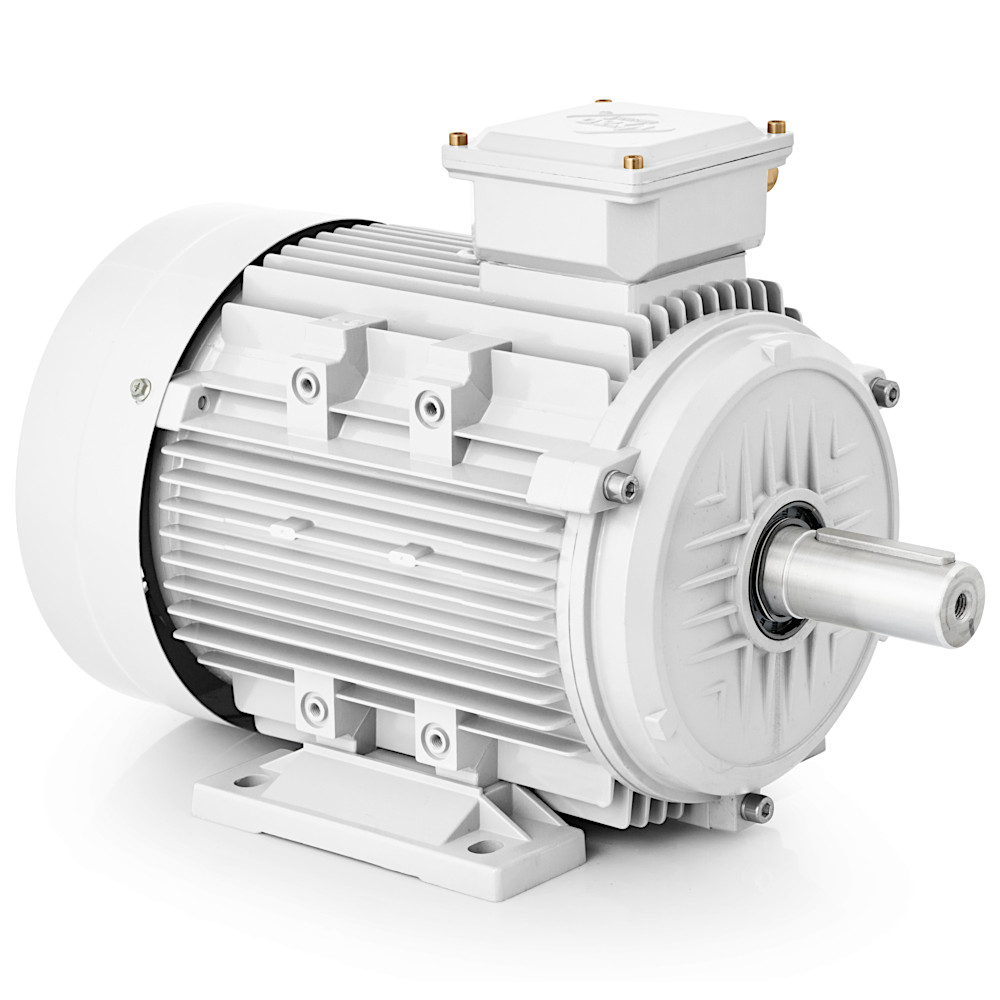

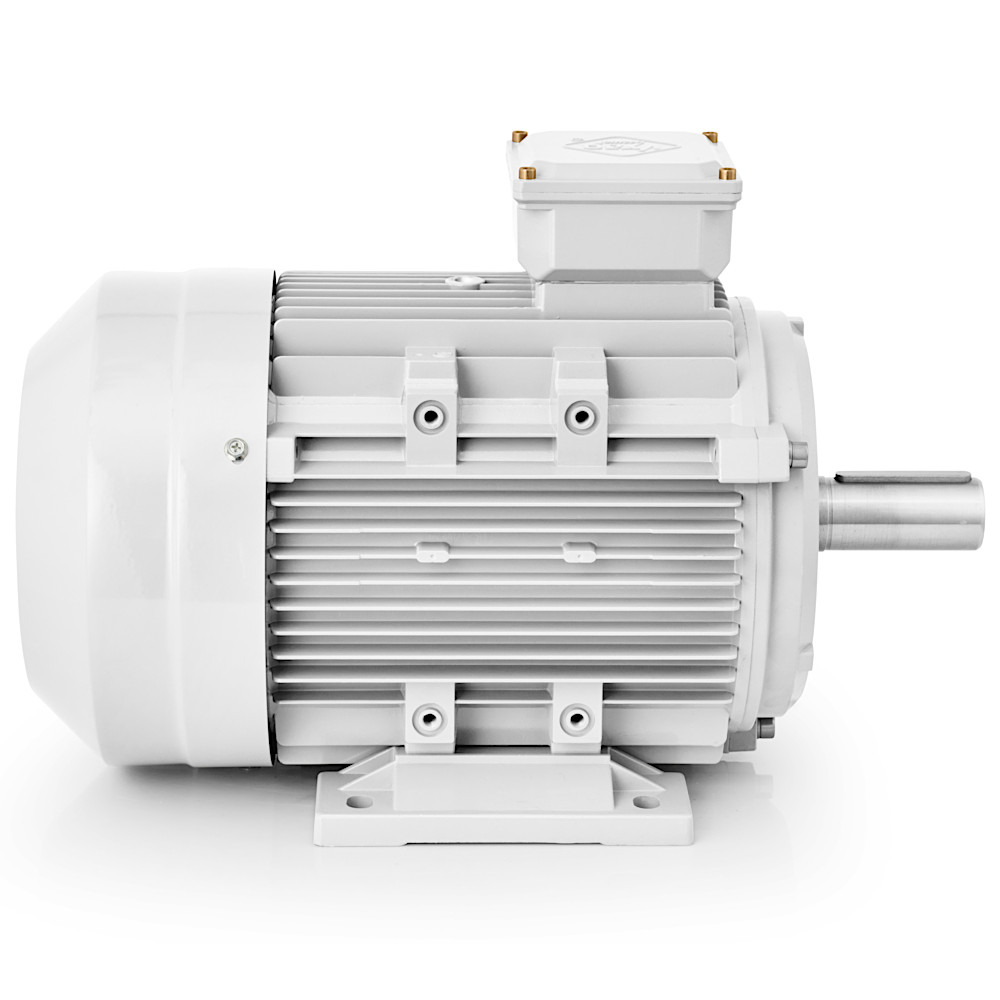

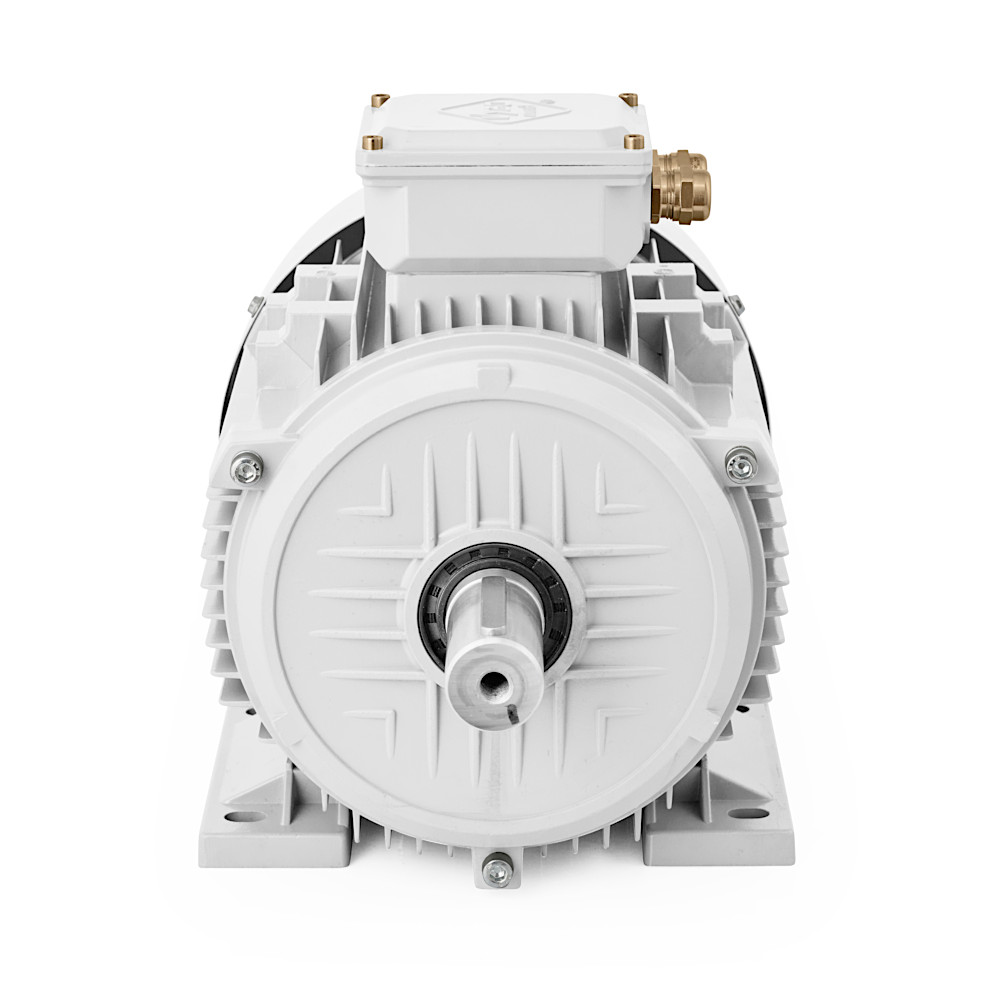

1AL-160L-4 elektromotor IC411 / IP55 – 15 kW bij 1460 tpm
Deze 15 kW driefasenmotor wordt vaak gekozen voor OEM-projecten, onderhoud en vervanging waar snelle beschikbaarheid en bedrijfszekerheid belangrijk zijn. Met de 400 V aansluiting is integratie in bestaande installaties eenvoudig. Type 1AL-160L-4 staat voor krachtige prestaties en een onderhoudsarme aandrijving voor zware industriële processen.
1AL elektromotoren met aluminium frame voor maximale bedrijfszekerheid
De IC411-koeling ondersteunt een stabiele bedrijfstemperatuur bij langdurige belasting en helpt zo de levensduur te verlengen. Dankzij IP55 wordt de motor beter beschermd tegen vuil en vocht, wat storingen en onderhoud kan beperken. Bekijk ook het complete assortiment 1AL 1400 tpm elektromotoren.
