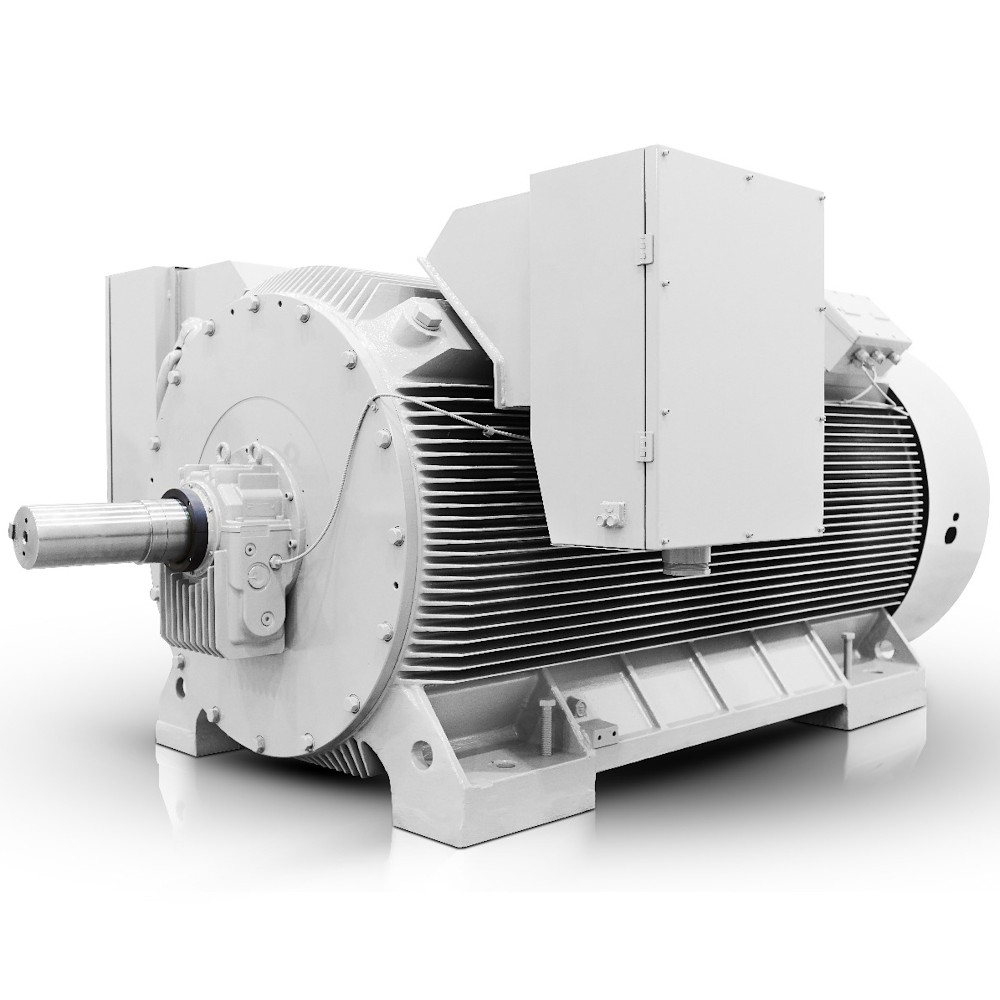

Type: H17RL-560X5-2 2200KW 400V/690V 50HZ
| Algemene gegevens | |
| Type | H17RL 560X5-2 |
| Ashoogte (mm) | 560 |
| Elektrische gegevens | |
| Vermogen (kW) | 2200 |
| Nominale stroom 400V (A) | 3594 |
| Nominale stroom 690V (A) | 2083 |
| Toerental (rpm) | 2985 |
| Frequentie (Hz) | 50 |
| Aantal polen | 2 |
| Spanning (V) | 400/690 |
| Schakeling | D/Y |
| Afbreekkoppel (maximaal) | 180 |
| Aanloopkoppel (locked-rotor) | 100 |
| Aanloopstroom (locked-rotor) | 700 |
| Externe aanlooptraagheid (kg·m²) | – |
| Traagheidsmoment GD²(kg·m²) | 120 |
| Rendement | |
| Rendement (100%) | 97,1 |
| Arbeidsfactor (100%) | 0,91 |
| Accessoires | |
| – | |
| Normen | |
| Norm: specificatie | IEC60034-1 |
| Norm: test | IEC60034-2 |
| Norm: geluid | IEC60034-9 |
| Norm: trillingen | IEC60034-14 |
| Omgevingscondities | |
| Omgevingstemperatuur (°C) | -20 tot +40°C (-30, +50, +60 optioneel) |
| Hoogte boven zeeniveau (installatie) | tot 1000 m |
| Mechanische gegevens | |
| Isolatieklasse | F |
| Temperatuurstijgingsklasse | B |
| Montagevorm | IM B3 (andere uitvoeringen op aanvr.) |
| Bedrijfswijze | S1 |
| IP-beschermingsgraad | IP55 |
| Koelmethode | IC411 |
| Verpakkingsgewicht (kg) | 8030 kg |
| Trillingen (mm/s) | 2.8 |
| Draairichting | Beide |
| Startmethode | DOL, VFD, softstarter |
| Belastingscurve | Parabolische of lineaire karakteristiek |
| Kooirotor | Koperen band (koperstrip) |
| Typee klemmenkast | VYBO CB2-LV |
| Lagergegevens | |
| Lager DE/NDE | Op aanvraag/Op aanvraag |
| Smeervet | Op aanvraag |
Het specificatieblad voor de VYBO Electric a.s. elektromotor is opgesteld volgens onze standaard elektromotoren, gebaseerd op alle geldende IEC-normen. Voor specifieke wensen kunt u contact met ons opnemen – wij kunnen elke parameter aanpassen.
Uitgebreide productbeschrijving
Met een vermogen van 2200 kW is de H17RL-560X5-2 ontwikkeld voor industriële toepassingen waar maximale prestaties, hoge snelheid en langdurige inzet samenkomen. Deze driefasige laagspanningsmotor draait 2985 tpm en is uitgevoerd voor 400 V delta of 690 V ster, waardoor hij breed inzetbaar is in ventilatiesystemen, grote compressoren, pompstations en procesinstallaties met zware vermogensvraag. Het rendement van 97,1% bij nominale belasting helpt om energieverliezen te beperken en ondersteunt een efficiënte werking in installaties die permanent in bedrijf zijn. De standaard IP55-uitvoering biedt extra zekerheid in industriële omgevingen waar stof, vocht en dagelijkse mechanische belasting onvermijdelijk zijn.
2200 kW H17RL-560X5-2 elektromotor met 2985 rpm, 400V / 690V en top-efficiëntie
Deze 2200 kW elektromotor beschikt over een nominale stroom van 3594 A bij 400 V en 2083 A bij 690 V. Daarmee is hij ontworpen voor professioneel gebruik in installaties waar een uitzonderlijk hoog vermogen stabiel geleverd moet worden en stilstand directe gevolgen heeft voor productie en planning. De H17RL-serie combineert een sterke mechanische opbouw met een compacte uitvoering in verhouding tot het beschikbare vermogen. Daardoor is deze motor geschikt voor nieuwbouwprojecten, technische modernisering en vervanging van bestaande aandrijvingen in toepassingen waar continuïteit, rendement en een voorspelbaar motorverloop essentieel zijn.
2200 kW hoogtoerige laagspanningsmotor met IC411 en robuuste IP55-bescherming
De toegepaste IC411-koeling helpt de bedrijfstemperatuur te beheersen en ondersteunt langdurig gebruik onder zware omstandigheden. Samen met de IP55-beschermingsgraad maakt dit de motor geschikt voor professioneel gebruik in productiehallen, procesomgevingen en technische installaties. De H17RL-560X5-2 is daarmee een doordachte keuze voor bedrijven die een krachtige en efficiënte driefasige elektromotor zoeken met hoog toerental, sterke prestaties en een duurzame industriële uitvoering. Voor meer modellen binnen deze categorie kunt u ook kijken naar onze H17RL 2800 tpm elektromotoren.
