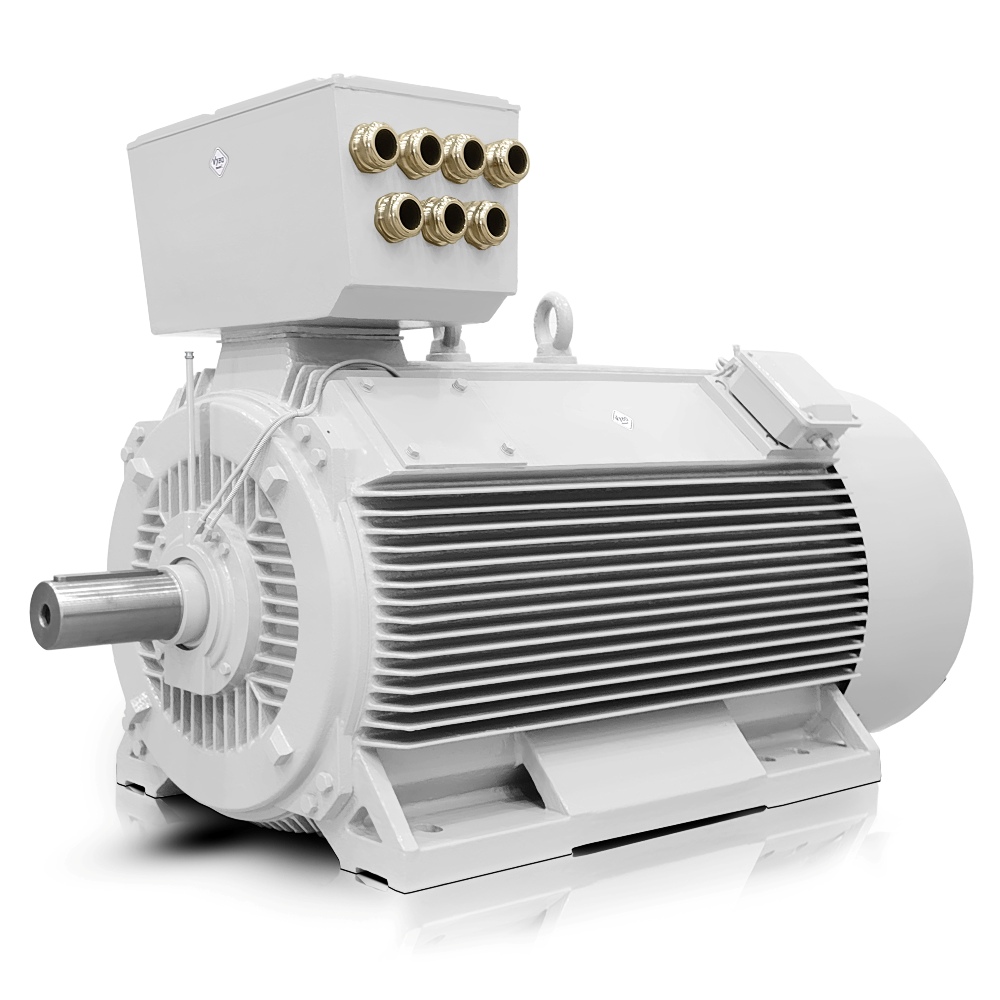

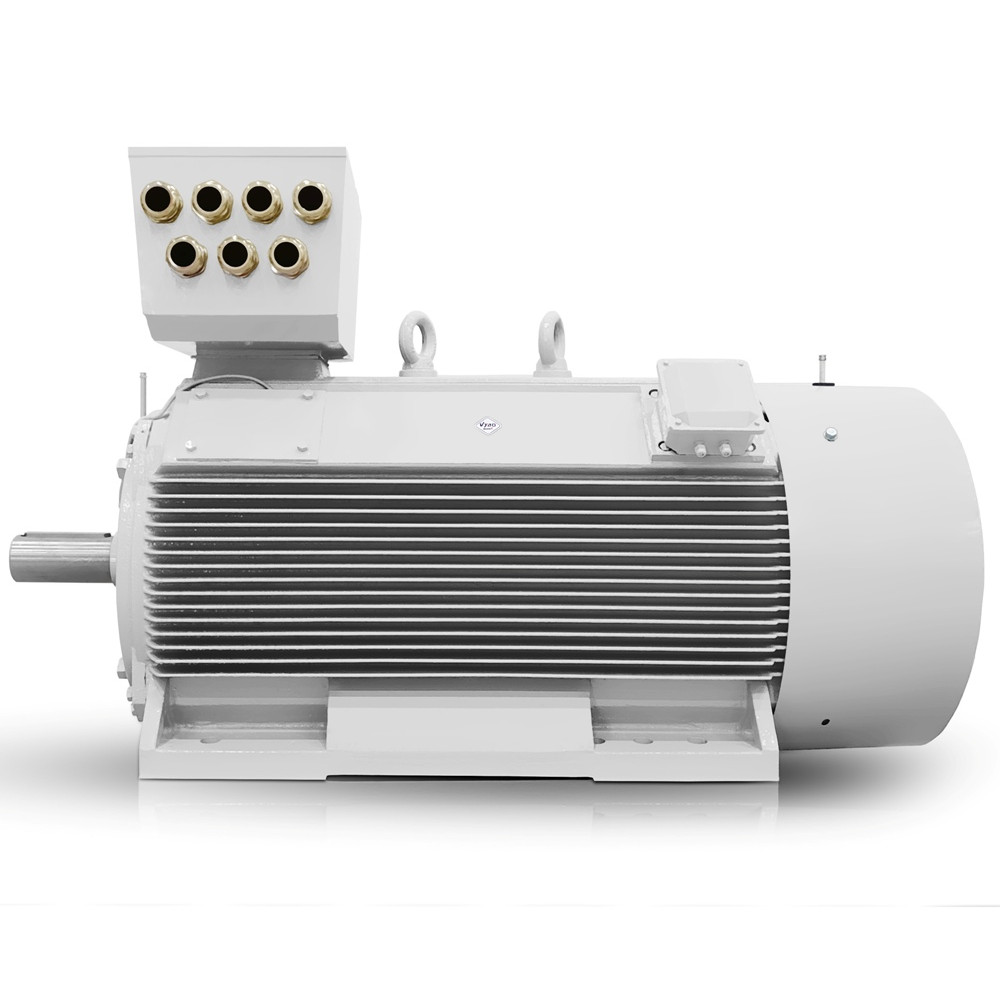

Type: H17RL-315X1-2 220KW 400V/690V 50HZ
| Algemene gegevens | |
| Type | H17RL 315X1-2 |
| Ashoogte (mm) | 315 |
| Elektrische gegevens | |
| Vermogen (kW) | 220 |
| Nominale stroom 400V (A) | 377 |
| Nominale stroom 690V (A) | 218 |
| Toerental (rpm) | 2978 |
| Frequentie (Hz) | 50 |
| Aantal polen | 2 |
| Spanning (V) | 400/690 |
| Schakeling | D/Y |
| Afbreekkoppel (maximaal) | 200 |
| Aanloopkoppel (locked-rotor) | 150 |
| Aanloopstroom (locked-rotor) | 700 |
| Externe aanlooptraagheid (kg·m²) | 72 |
| Traagheidsmoment GD²(kg·m²) | 8,4 |
| Rendement | |
| Rendement (100%) | 96,1 |
| Arbeidsfactor (100%) | 0,88 |
| Accessoires | |
| – | |
| Normen | |
| Norm: specificatie | IEC60034-1 |
| Norm: test | IEC60034-2 |
| Norm: geluid | IEC60034-9 |
| Norm: trillingen | IEC60034-14 |
| Omgevingscondities | |
| Omgevingstemperatuur (°C) | -20 tot +40°C (-30, +50, +60 optioneel) |
| Hoogte boven zeeniveau (installatie) | tot 1000 m |
| Mechanische gegevens | |
| Isolatieklasse | F |
| Temperatuurstijgingsklasse | B |
| Montagevorm | IM B3 (andere uitvoeringen op aanvr.) |
| Bedrijfswijze | S1 |
| IP-beschermingsgraad | IP55 |
| Koelmethode | IC411 |
| Verpakkingsgewicht (kg) | 1580 kg |
| Trillingen (mm/s) | 2.8 |
| Draairichting | Beide |
| Startmethode | DOL, VFD, softstarter |
| Belastingscurve | Parabolische of lineaire karakteristiek |
| Kooirotor | massieve aluminium kooi |
| Typee klemmenkast | VYBO CB2-LV |
| Lagergegevens | |
| Lager DE/NDE | 6218C3/6218C3 |
| Smeervet | Lithiumbasis nr. 2 (temperatuurklasse) |
Het specificatieblad voor de VYBO Electric a.s. elektromotor is opgesteld volgens onze standaard elektromotoren, gebaseerd op alle geldende IEC-normen. Voor specifieke wensen kunt u contact met ons opnemen – wij kunnen elke parameter aanpassen.
Uitgebreide productbeschrijving
De H17RL-315X1-2 elektromotor van 220 kW is een krachtige driefasige laagspanningsmotor voor zware industriële aandrijvingen waarbij een hoog toerental, compacte bouw en stabiele prestaties nodig zijn. Met een nominaal toerental van 2978 tpm en een spanningsuitvoering van 400 V in delta / 690 V in ster is deze motor geschikt voor ventilatoren, compressoren, procesinstallaties, pompsystemen en andere toepassingen waar continu vermogen gevraagd wordt. Het rendement van 96,1% bij volle belasting helpt om energiekosten te beperken en maakt deze uitvoering interessant voor bedrijven die zowel op prestaties als op efficiëntie willen sturen. Dankzij de standaard IP55-bescherming is de motor goed beschermd tegen stof en waterstralen, waardoor hij inzetbaar blijft in veeleisende industriële omgevingen.
H17RL-315X1-2 220 kW elektromotor 2978 tpm met 400V / 690V en IE3 rendement
Deze 220 kW elektromotor uit de H17RL-serie is ontwikkeld voor professioneel gebruik waar betrouwbaarheid, vermogensdichtheid en een lange levensduur belangrijk zijn. De nominale stroom bedraagt 377 A bij 400 V en 218 A bij 690 V, waardoor deze motor goed aansluit op zwaardere industriële installaties. De constructie is gericht op een stabiele belasting in continu bedrijf en maakt hem geschikt als nieuwe aandrijving of als vervangingsmotor binnen bestaande systemen. Door de combinatie van een hoog toerental en sterke energetische prestaties is dit model zeer bruikbaar in sectoren waar uitval, stilstand en inefficiëntie direct merkbaar zijn in de productiekosten.
IC411 koeling en IP55 bescherming voor 220 kW industriële aandrijvingen
De standaard IC411-koeling ondersteunt een constante warmteafvoer tijdens langdurig gebruik en draagt bij aan een betrouwbare werking onder belasting. In combinatie met IP55 ontstaat een motoruitvoering die geschikt is voor dagelijkse inzet in productiehallen, technische ruimtes en zware industriële toepassingen. De H17RL-315X1-2 is daardoor een sterke keuze voor bedrijven die zoeken naar een efficiënte, robuuste en onderhoudsvriendelijke oplossing in het hogere vermogenssegment. Zoekt u vergelijkbare uitvoeringen in deze serie? Bekijk dan ons complete assortiment H17RL 2800 tpm elektromotoren.
