Datasheet voor driefasige elektromotoren
Motortype: 1AL-160M1-8, 4 kW
| Algemene gegevens | |
| Type | 1AL-160M1-8 |
| Ashoogte (mm) | 160 |
| Elektrische gegevens | |
| Vermogen (kW) | 4 |
| Nominale stroom 400 V (A) | 9,78 |
| Nominale stroom 690 V (A) | 5,67 |
| Toerental (rpm) | 720 |
| Frequentie (Hz) | 50 |
| Aantal polen | 8 |
| Spanning (V) | 400/690 |
| Schakeling | △/Y |
| Afbreekkoppel (maximaal) | 1,9 |
| Aanloopkoppel (locked-rotor) | 2,0 |
| Aanloopstroom (locked-rotor) | 6,0 |
| Traagheidsmoment van de rotor (kg·m2) | 0,0753 |
| Rendement | |
| Rendement (100%) | 81 |
| Arbeidsfactor (cos ?) (100%) | 0,73 |
| Accessoires | |
| – | |
| Normen | |
| Norm: specificatie | IEC60034-1 |
| Norm: test | IEC60034-2 |
| Norm: geluid | IEC60034-9 |
| Norm: trillingen | IEC60034-14 |
| Omgevingscondities | |
| Omgevingstemperatuur (°C) | +65°C |
| Hoogte boven zeeniveau (installatie) | tot 1000 m |
| Mechanische gegevens | |
| Temperatuurstijgingsklasse | B |
| Montagevorm | IM B (Op aanvraag) |
| Bedrijfswijze | S1 (S2, S3, S4 – S9 optioneel) |
| IP-beschermingsgraad | IP55 |
| Isolatieklasse | F |
| Koelmethode | IC411 |
| Verpakkingsgewicht (kg) | 71 |
| Verpakkingsafmetingen (mm) | |
| Trillingen (mm/s) | 2.8 |
| Draairichting | Beide |
| Startmethode | DOL, VFD, softstarter |
| Belastingscurve | Parabolische of lineaire karakteristiek |
| Kabelwartels | 2-M40X1.5 |
| Lagergegevens | |
| Lager DE/NDE | 6309-2RZC3/6309-2RZC3 |
| Smeervet | Lithiumbasis nr. 2 (temperatuurklasse) |
Het specificatieblad voor de VYBO Electric a.s. elektromotor is opgesteld volgens onze standaard elektromotoren, gebaseerd op alle geldende IEC-normen. Voor specifieke wensen kunt u contact met ons opnemen – wij kunnen elke parameter aanpassen.
Uitgebreide productbeschrijving
De driefasige elektromotor 1AL-160M1-8 (4 kW) is ontworpen voor industriële toepassingen waar een laag toerental en betrouwbare aandrijving essentieel zijn. Met 720 tpm en 400 V is deze motor geschikt voor mengers, transportbanden, aandrijvingen met reductie en langzaamlopende processen. Dankzij IP55 is de motor goed beschermd tegen stof en waterstralen, waardoor hij inzetbaar blijft in veeleisende omgevingen.

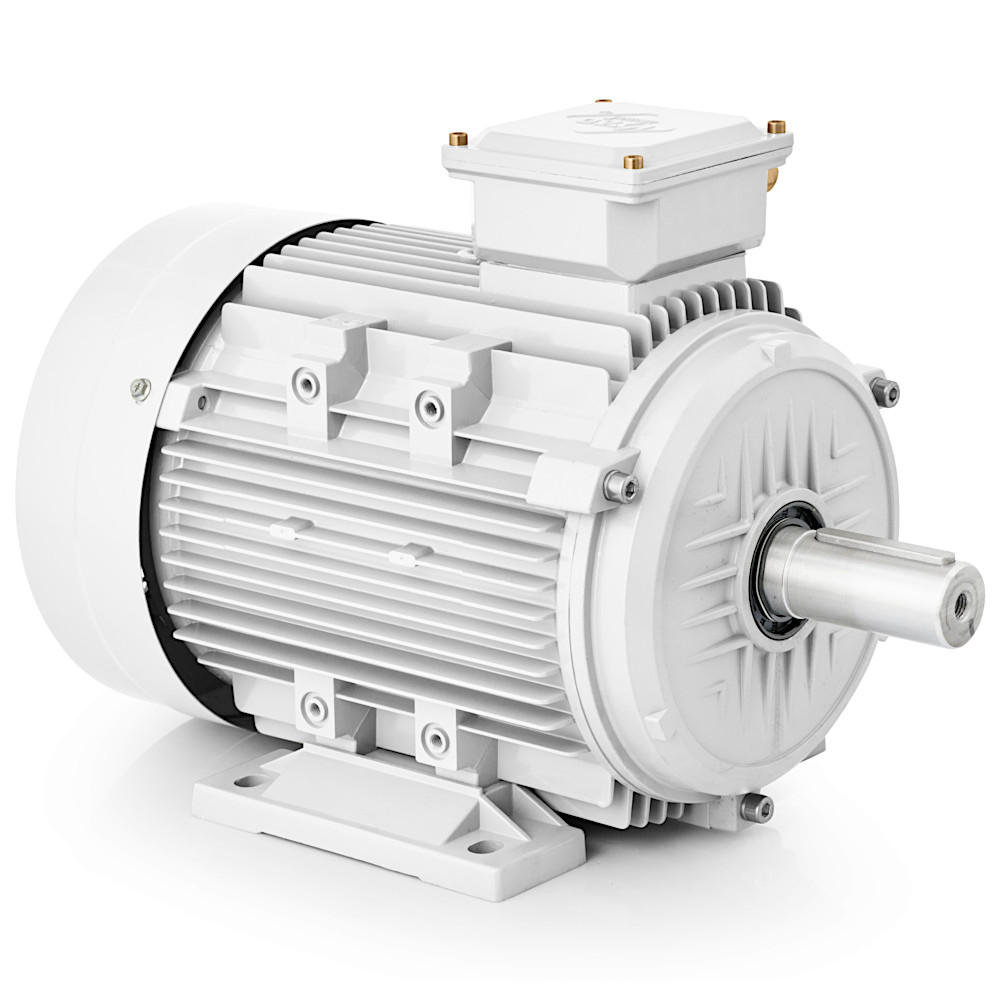

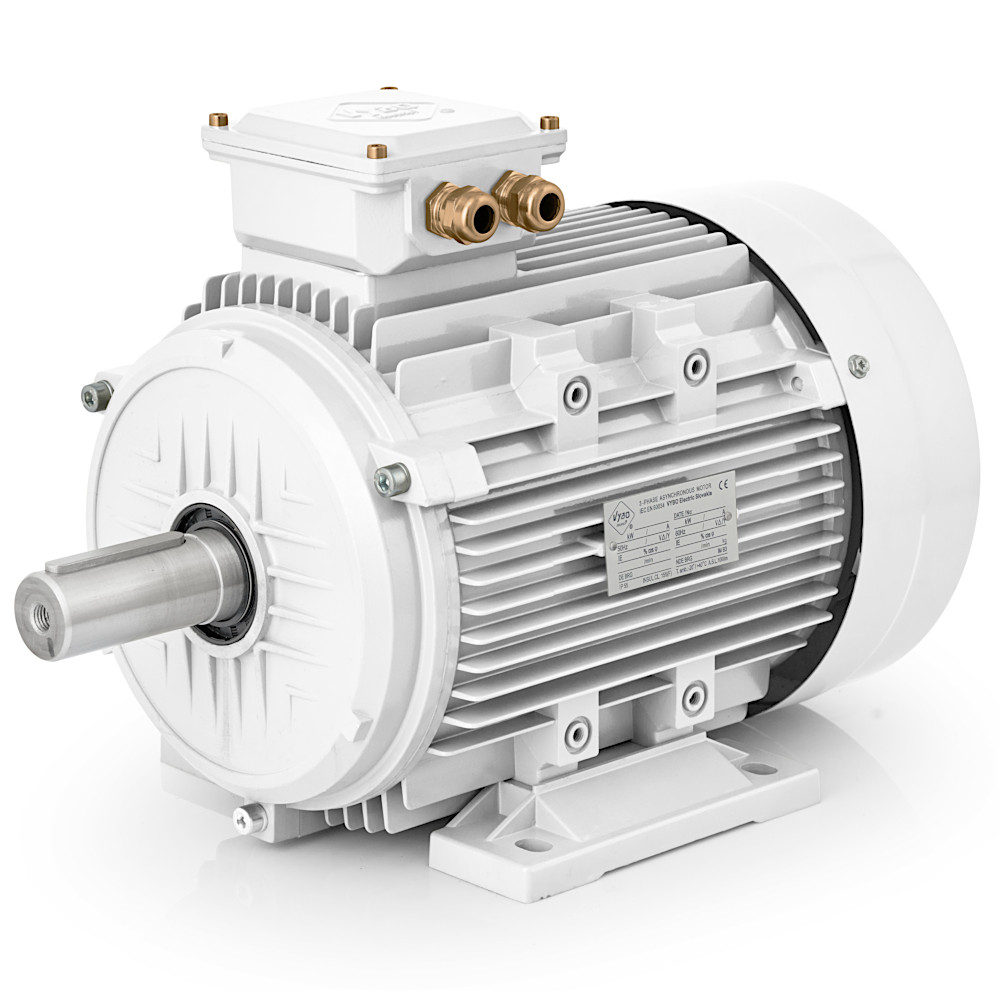

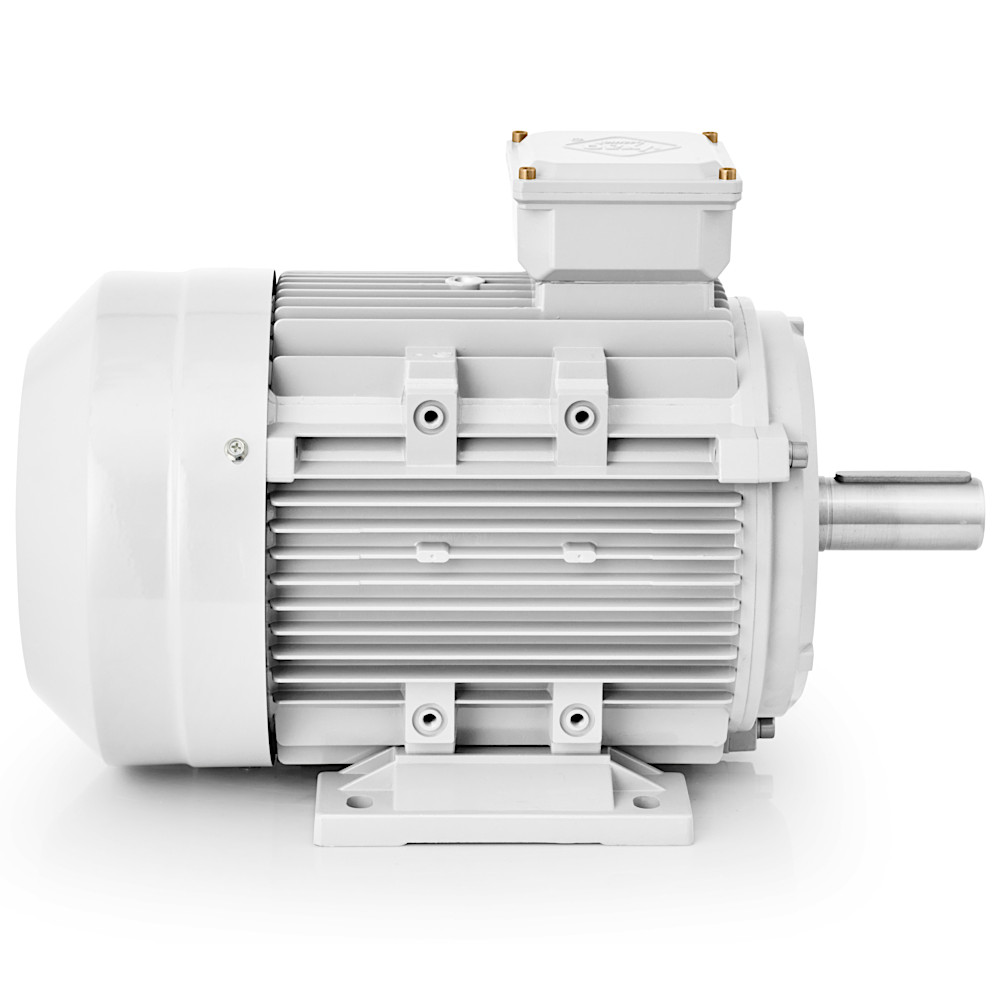

1AL-160M1-8 elektromotor met IC411 koeling en IP55 bescherming
Deze 4 kW elektromotor is geschikt voor OEM, onderhoud en vervanging wanneer je een krachtige driefasenmotor voor lage snelheid nodig hebt. De aansluiting op 400 V maakt integratie eenvoudig in bestaande installaties. Met type 1AL-160M1-8 kies je voor constante prestaties en een onderhoudsarme aandrijving in dagelijkse industriële toepassingen.
1AL elektromotoren met aluminium frame voor langzaamlopende installaties
De IC411-koeling helpt de motor op temperatuur te houden bij langdurig gebruik en ondersteunt zo een lange levensduur. Dankzij IP55 wordt de motor beschermd tegen vervuiling en vocht, wat storingen kan beperken. Bekijk ook het volledige aanbod 1AL 700 tpm elektromotoren.
