Datasheet voor driefasige elektromotoren
Motortype: 1AL-132M1-6, 4 kW
| Algemene gegevens | |
| Type | 1AL-132M1-6 |
| Ashoogte (mm) | 132 |
| Elektrische gegevens | |
| Vermogen (kW) | 4 |
| Nominale stroom 400 V (A) | 9,03 |
| Nominale stroom 690 V (A) | 5,23 |
| Toerental (rpm) | 960 |
| Frequentie (Hz) | 50 |
| Aantal polen | 6 |
| Spanning (V) | 400/690 |
| Schakeling | △/Y |
| Afbreekkoppel (maximaal) | 2,1 |
| Aanloopkoppel (locked-rotor) | 2,1 |
| Aanloopstroom (locked-rotor) | 6,5 |
| Traagheidsmoment van de rotor (kg·m2) | 0,0357 |
| Rendement | |
| Rendement (100%) | 82 |
| Arbeidsfactor (cos ?) (100%) | 0,76 |
| Accessoires | |
| – | |
| Normen | |
| Norm: specificatie | IEC60034-1 |
| Norm: test | IEC60034-2 |
| Norm: geluid | IEC60034-9 |
| Norm: trillingen | IEC60034-14 |
| Omgevingscondities | |
| Omgevingstemperatuur (°C) | +65°C |
| Hoogte boven zeeniveau (installatie) | tot 1000 m |
| Mechanische gegevens | |
| Temperatuurstijgingsklasse | B |
| Montagevorm | IM B (Op aanvraag) |
| Bedrijfswijze | S1 (S2, S3, S4 – S9 optioneel) |
| IP-beschermingsgraad | IP55 |
| Isolatieklasse | F |
| Koelmethode | IC411 |
| Verpakkingsgewicht (kg) | 50 |
| Verpakkingsafmetingen (mm) | 540*290*340 |
| Trillingen (mm/s) | 2.8 |
| Draairichting | Beide |
| Startmethode | DOL, VFD, softstarter |
| Belastingscurve | Parabolische of lineaire karakteristiek |
| Kabelwartels | 2-M32X1.5 |
| Lagergegevens | |
| Lager DE/NDE | 6308-2Z/6308-2Z |
| Smeervet | Lithiumbasis nr. 2 (temperatuurklasse) |
Het specificatieblad voor de VYBO Electric a.s. elektromotor is opgesteld volgens onze standaard elektromotoren, gebaseerd op alle geldende IEC-normen. Voor specifieke wensen kunt u contact met ons opnemen – wij kunnen elke parameter aanpassen.
Uitgebreide productbeschrijving
De driefasige elektromotor 1AL-132M1-6 (4 kW) is een robuuste motor voor industriële toepassingen waar een lager toerental en betrouwbare aandrijving centraal staan. Met 960 tpm en 400 V is hij geschikt voor transportbanden, ventilatoren, pompen en aandrijvingen met reductie. De motor is uitgevoerd met IP55, waardoor hij beschermd blijft tegen stof en waterstralen in industriële omgevingen.

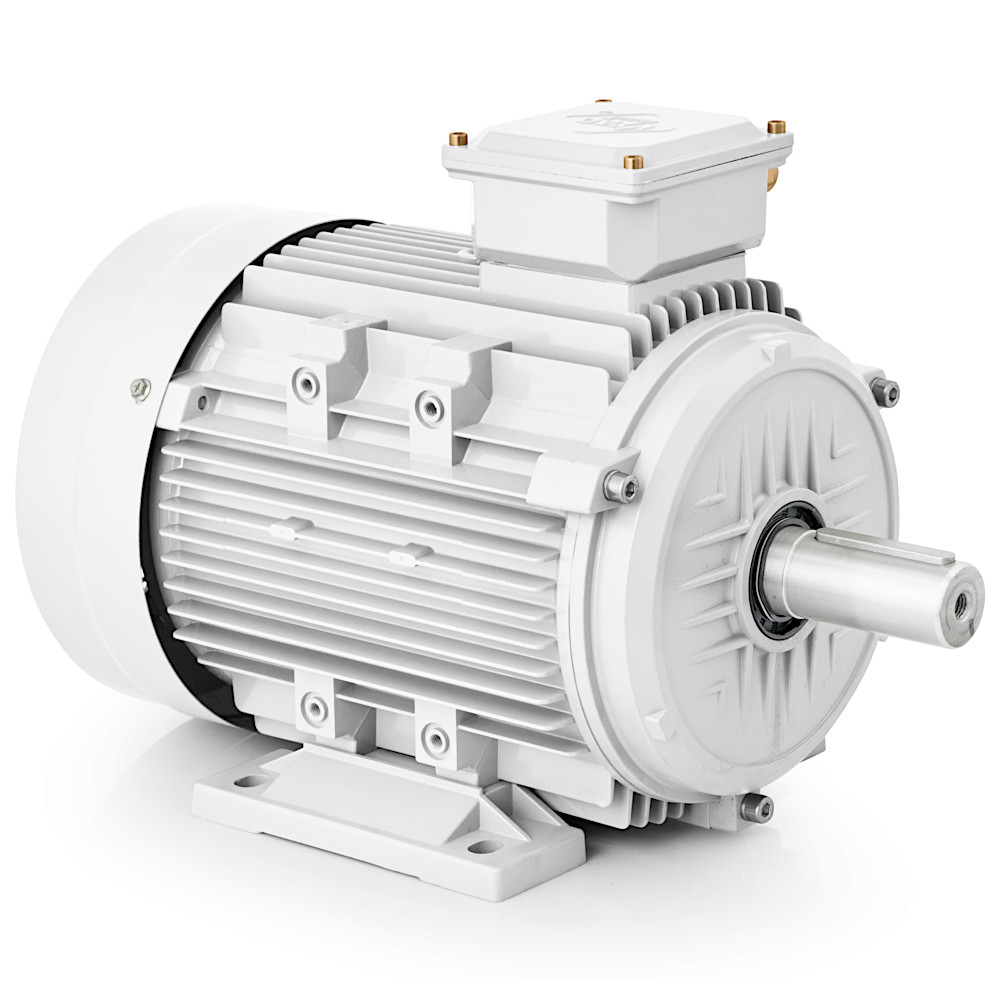

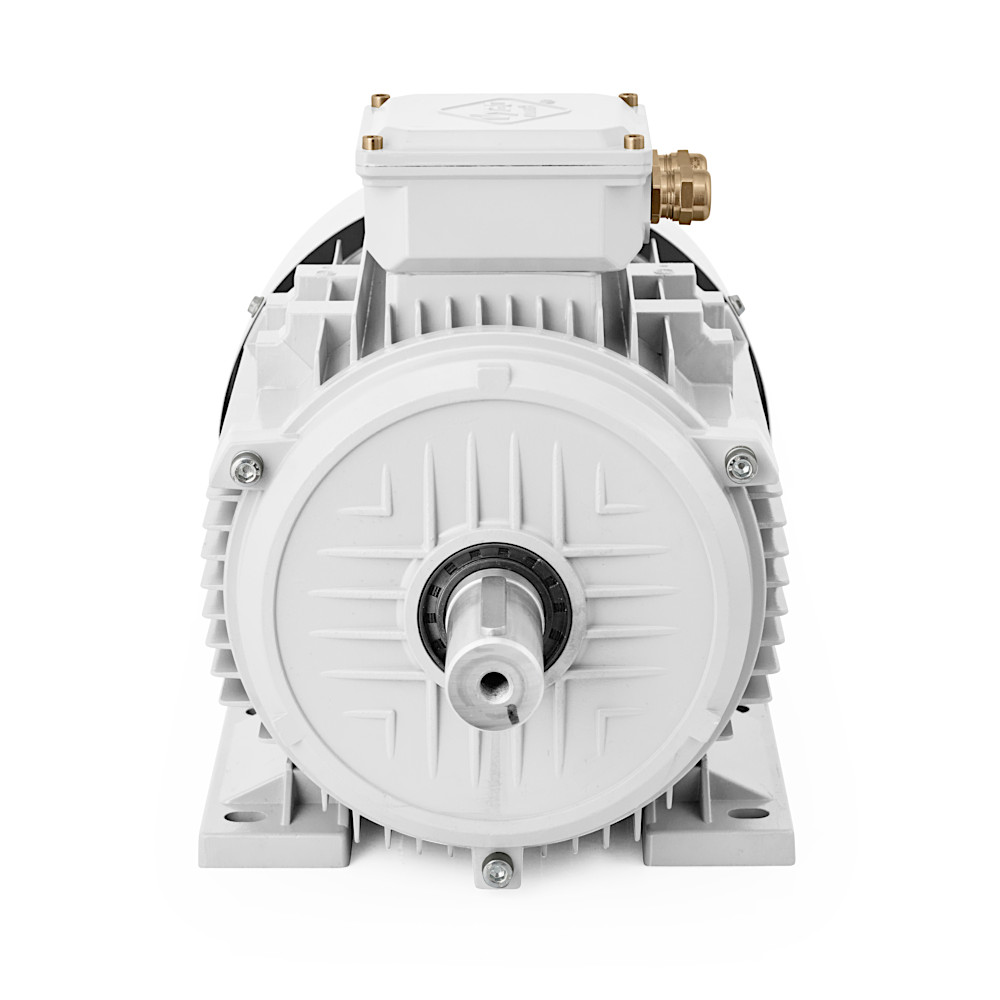

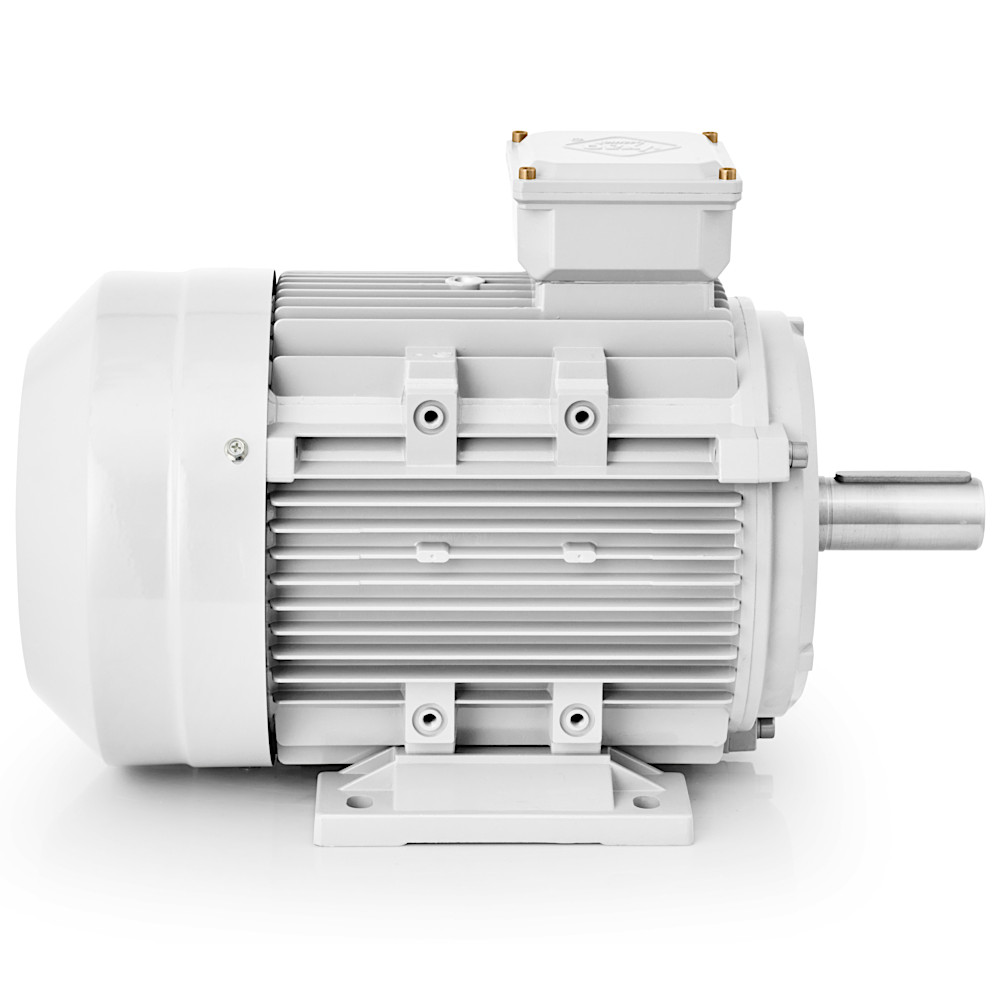

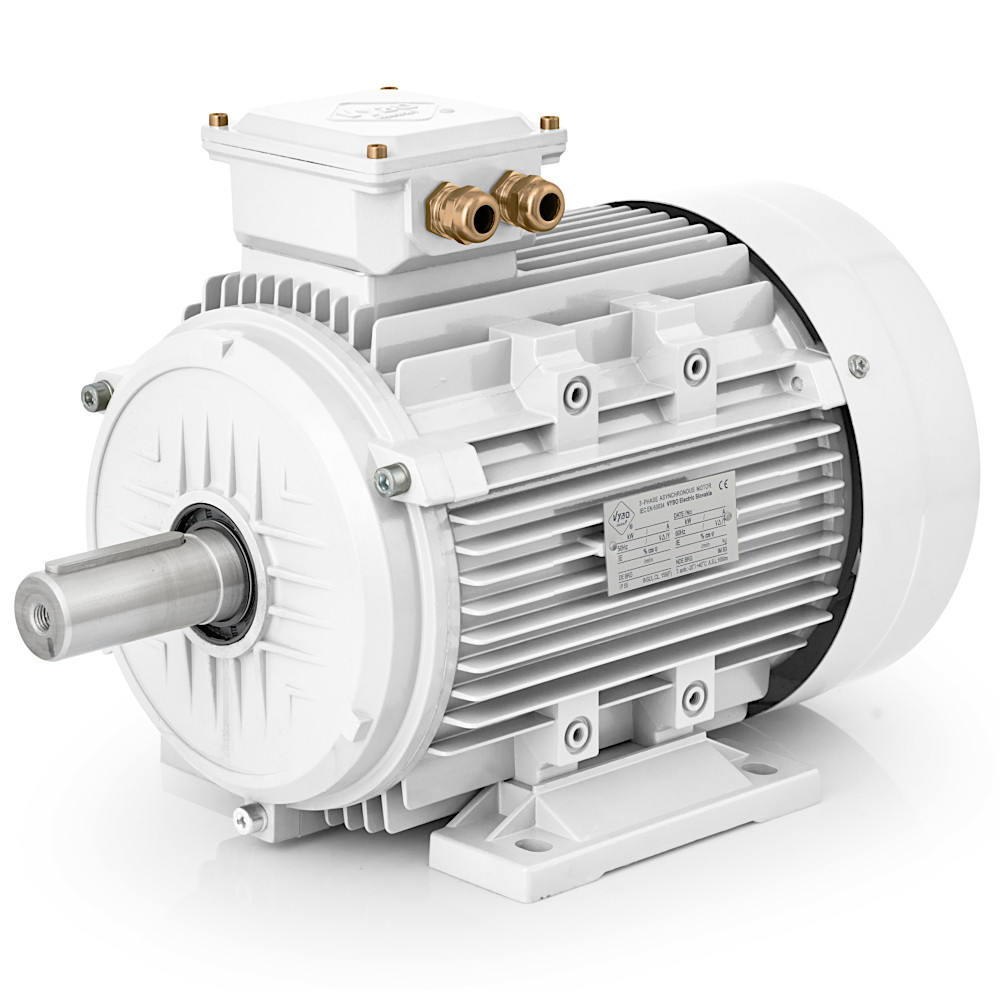

1AL-132M1-6 elektromotor IC411 / IP55 – 4 kW bij 960 tpm
Deze 4 kW driefasenmotor is geschikt voor OEM, onderhoud en vervanging waar een betrouwbare motor voor lagere snelheid nodig is. De aansluiting op 400 V maakt integratie eenvoudig in bestaande installaties. Met type 1AL-132M1-6 kies je voor constante prestaties en een onderhoudsarme aandrijving voor dagelijks gebruik.
1AL elektromotoren met aluminium frame voor stabiele lage snelheid
De motor is voorzien van IC411-koeling om de bedrijfstemperatuur stabiel te houden bij langdurige inzet. Dankzij IP55 wordt de motor beschermd tegen vervuiling en vocht, wat storingen kan beperken. Bekijk ook ons volledige aanbod 1AL 900 tpm elektromotoren.
