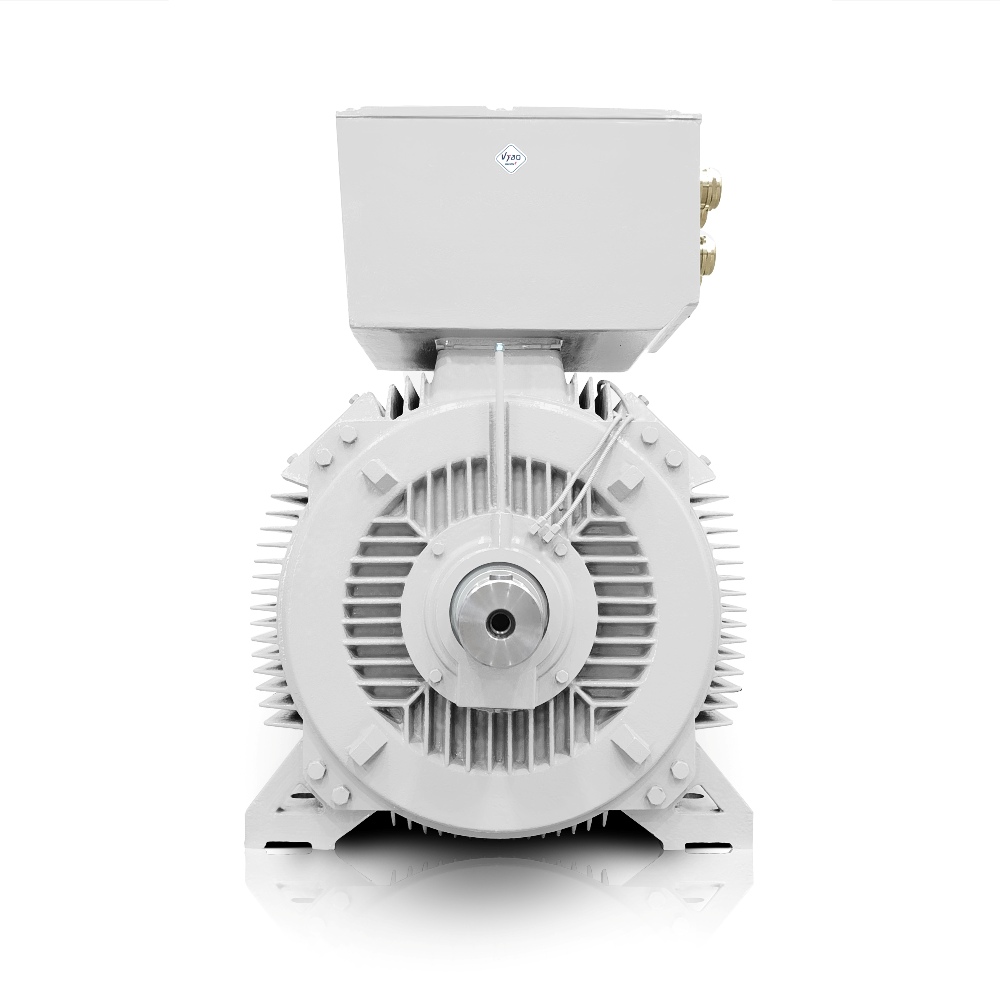

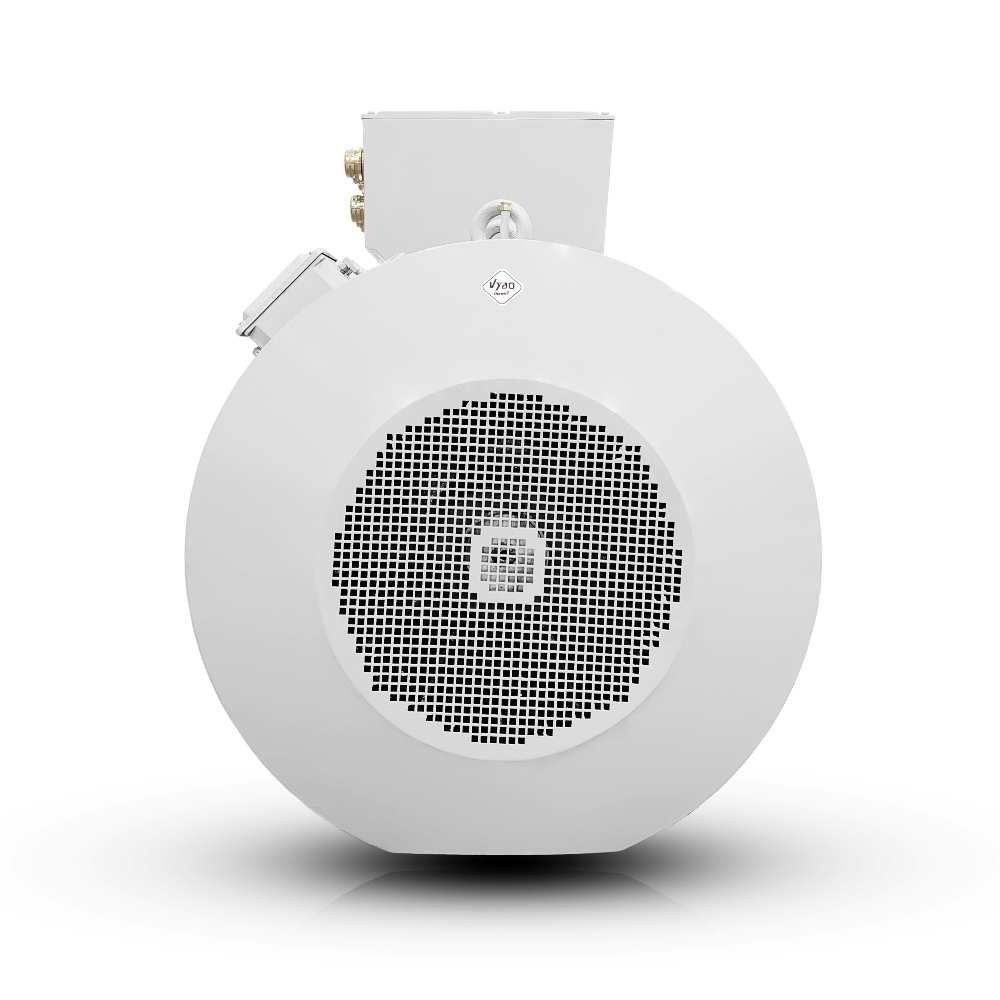

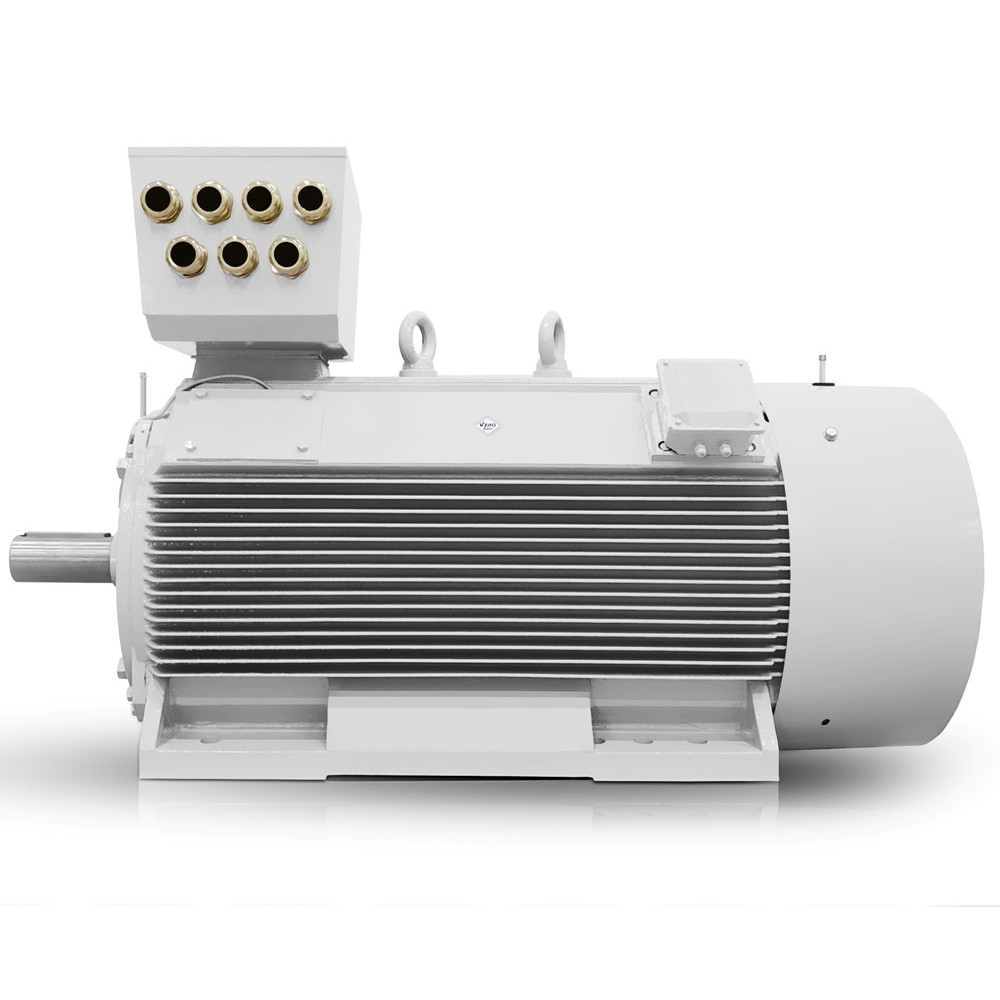

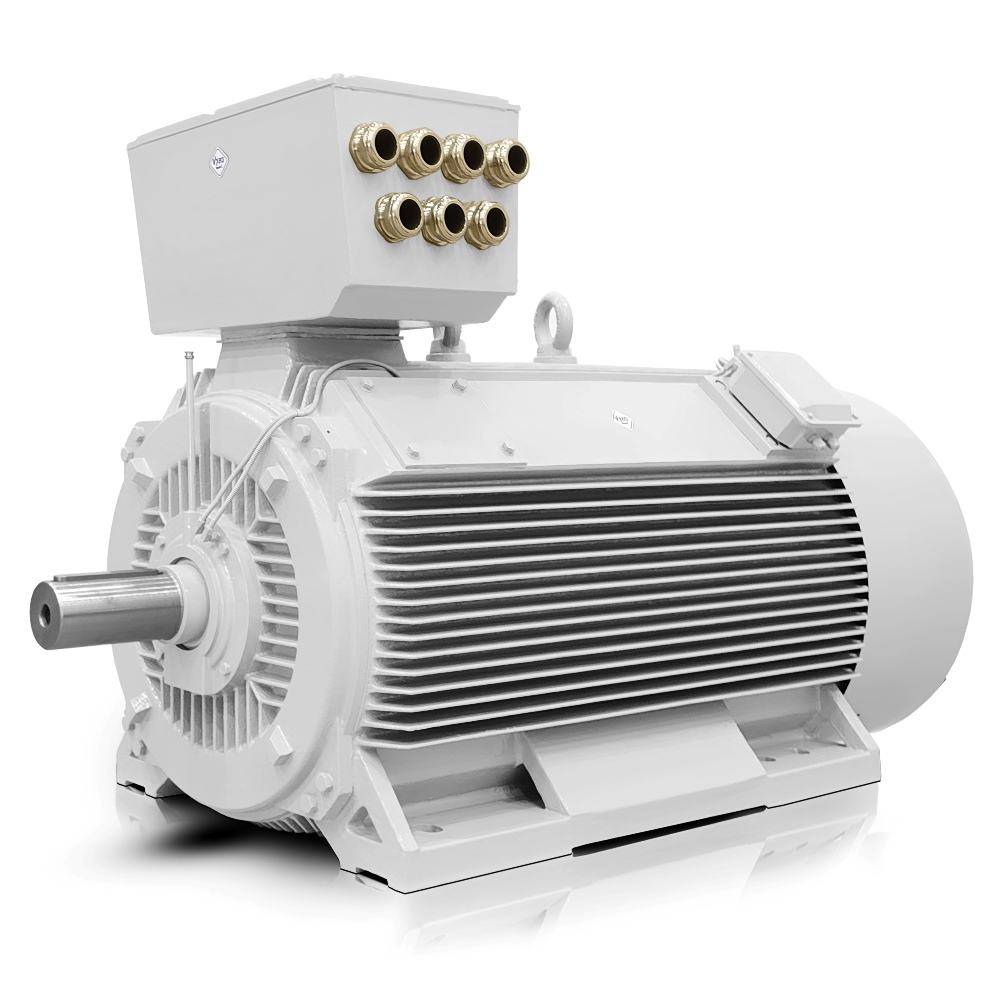

Type: H17RL-400X4-8 500KW 400V/690V 50HZ
| Algemene gegevens | |
| Type | H17RL 400X4-8 |
| Ashoogte (mm) | 400 |
| Elektrische gegevens | |
| Vermogen (kW) | 500 |
| Nominale stroom 400V (A) | 934 |
| Nominale stroom 690V (A) | 541 |
| Toerental (rpm) | 742 |
| Frequentie (Hz) | 50 |
| Aantal polen | 8 |
| Spanning (V) | 400/690 |
| Schakeling | D/Y |
| Afbreekkoppel (maximaal) | 200 |
| Aanloopkoppel (locked-rotor) | 120 |
| Aanloopstroom (locked-rotor) | 650 |
| Externe aanlooptraagheid (kg·m²) | 657 |
| Traagheidsmoment GD²(kg·m²) | 71,8 |
| Rendement | |
| Rendement (100%) | 95,6 |
| Arbeidsfactor (100%) | 0,81 |
| Accessoires | |
| – | |
| Normen | |
| Norm: specificatie | IEC60034-1 |
| Norm: test | IEC60034-2 |
| Norm: geluid | IEC60034-9 |
| Norm: trillingen | IEC60034-14 |
| Omgevingscondities | |
| Omgevingstemperatuur (°C) | -20 tot +40°C (-30, +50, +60 optioneel) |
| Hoogte boven zeeniveau (installatie) | tot 1000 m |
| Mechanische gegevens | |
| Isolatieklasse | F |
| Temperatuurstijgingsklasse | B |
| Montagevorm | IM B3 (andere uitvoeringen op aanvr.) |
| Bedrijfswijze | S1 |
| IP-beschermingsgraad | IP55 |
| Koelmethode | IC411 |
| Verpakkingsgewicht (kg) | 4250 kg |
| Trillingen (mm/s) | 2.8 |
| Draairichting | Beide |
| Startmethode | DOL, VFD, softstarter |
| Belastingscurve | Parabolische of lineaire karakteristiek |
| Kooirotor | massieve aluminium kooi |
| Typee klemmenkast | VYBO CB2-LV |
| Lagergegevens | |
| Lager DE/NDE | 6326C3/6326C3 |
| Smeervet | Lithiumbasis nr. 2 (temperatuurklasse) |
Het specificatieblad voor de VYBO Electric a.s. elektromotor is opgesteld volgens onze standaard elektromotoren, gebaseerd op alle geldende IEC-normen. Voor specifieke wensen kunt u contact met ons opnemen – wij kunnen elke parameter aanpassen.
Uitgebreide productbeschrijving
Voor toepassingen met hoge vermogensvraag is de H17RL-400X4-8 van 500 kW een betrouwbare keuze binnen de H17RL-serie. Deze driefasige motor draait 742 tpm en werkt op 400 V delta of 690 V ster, waardoor hij geschikt is voor uiteenlopende industriële toepassingen. Het rendement van 95,6% zorgt voor een efficiënte werking bij continu gebruik. Dankzij de IP55-bescherming kan deze motor probleemloos functioneren in zware industriële omstandigheden.
500 kW H17RL-400X4-8 elektromotor met 742 tpm en 95,6% rendement
Deze 500 kW elektromotor levert een nominale stroom van 934 A bij 400 V en 541 A bij 690 V. Daarmee is hij geschikt voor installaties waar een hoog vermogen en stabiele prestaties vereist zijn. De motor is ontworpen voor langdurig gebruik en biedt een betrouwbare oplossing voor industriële processen. Dankzij de stevige constructie en efficiënte werking is dit model geschikt voor zowel nieuwe installaties als vervangingsprojecten.
500 kW motor met IC411 en IP55 voor continu gebruik
De IC411-koeling ondersteunt een stabiele temperatuur tijdens gebruik en verlengt de levensduur van de motor. In combinatie met IP55 is deze motor geschikt voor veeleisende omgevingen. De H17RL-400X4-8 is een efficiënte en betrouwbare keuze voor toepassingen met 742 tpm. Bekijk ook andere uitvoeringen via H17RL 700 tpm elektromotoren.
