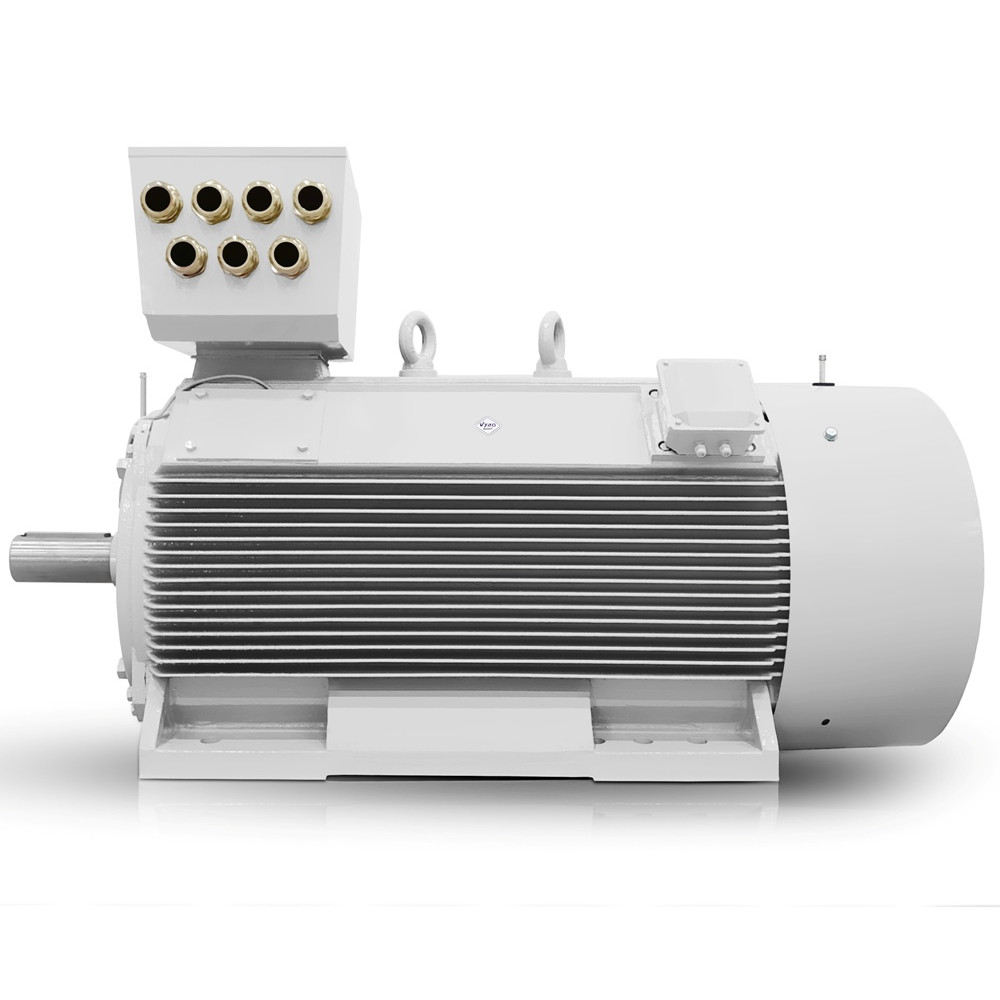

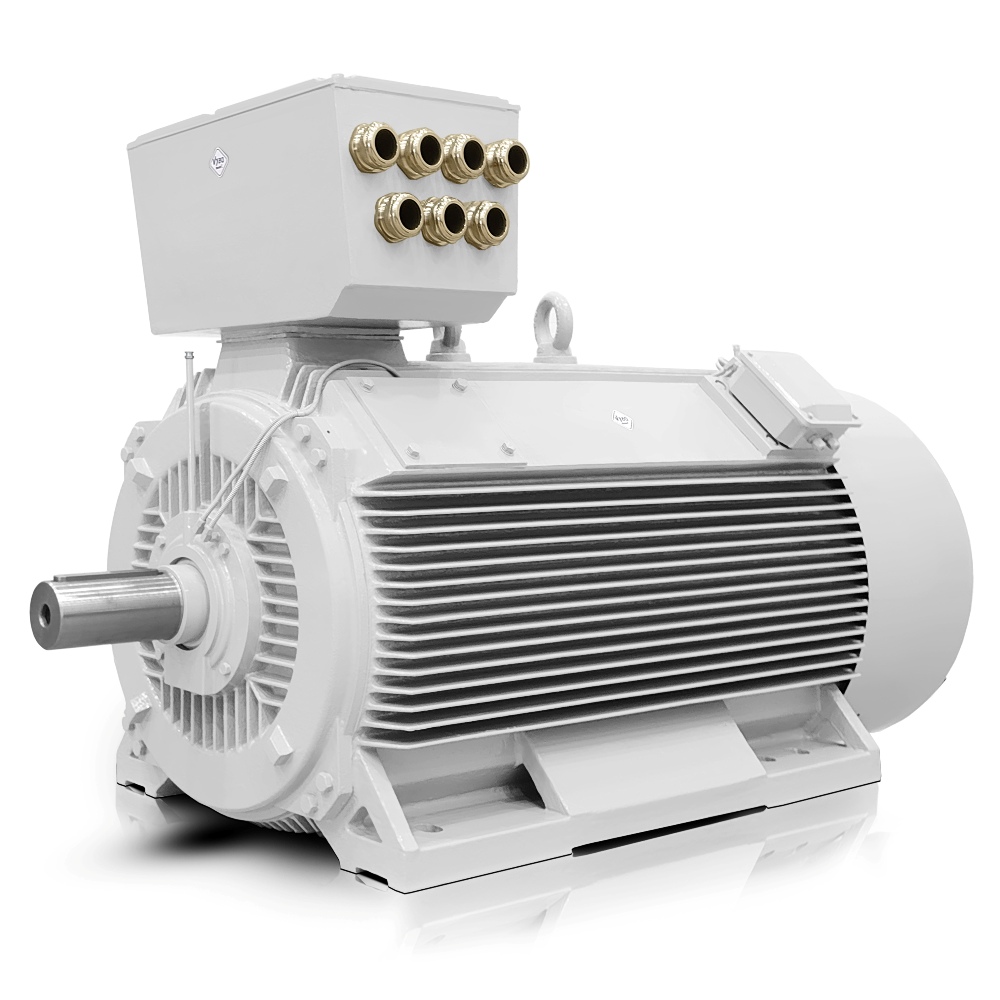

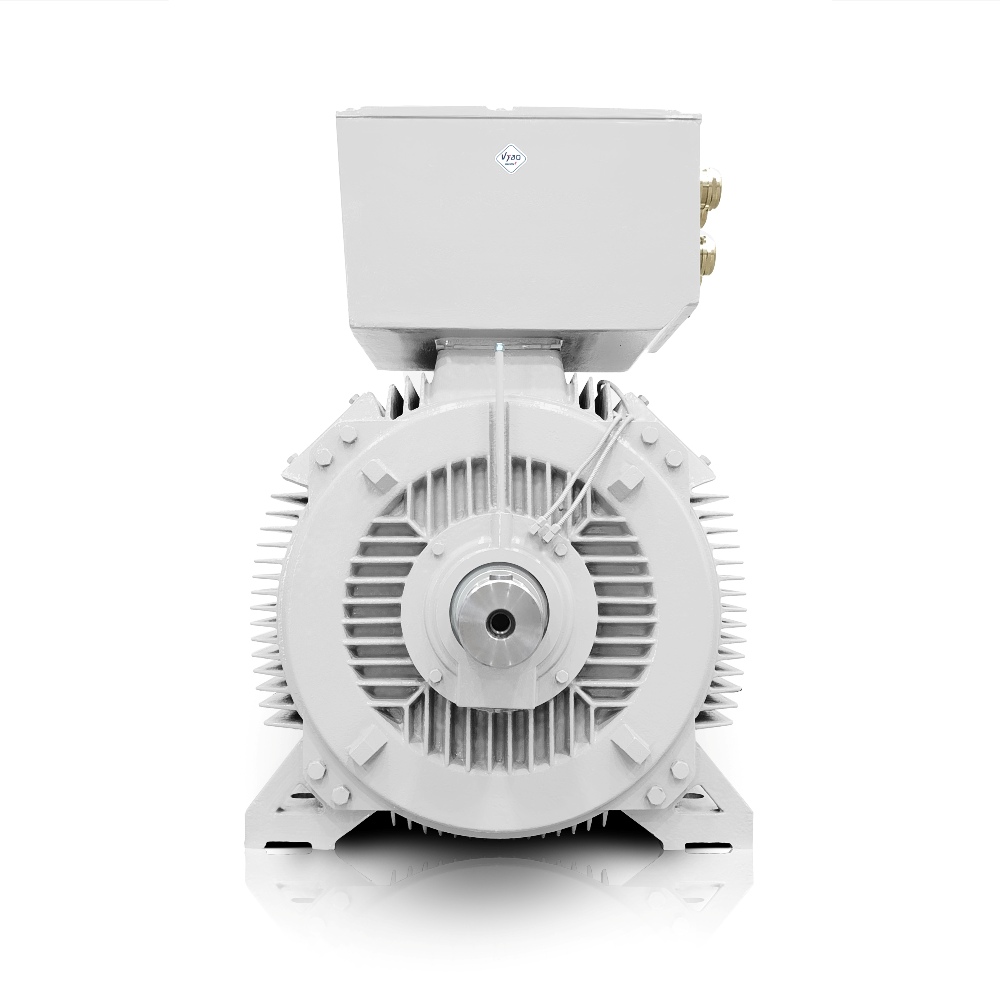

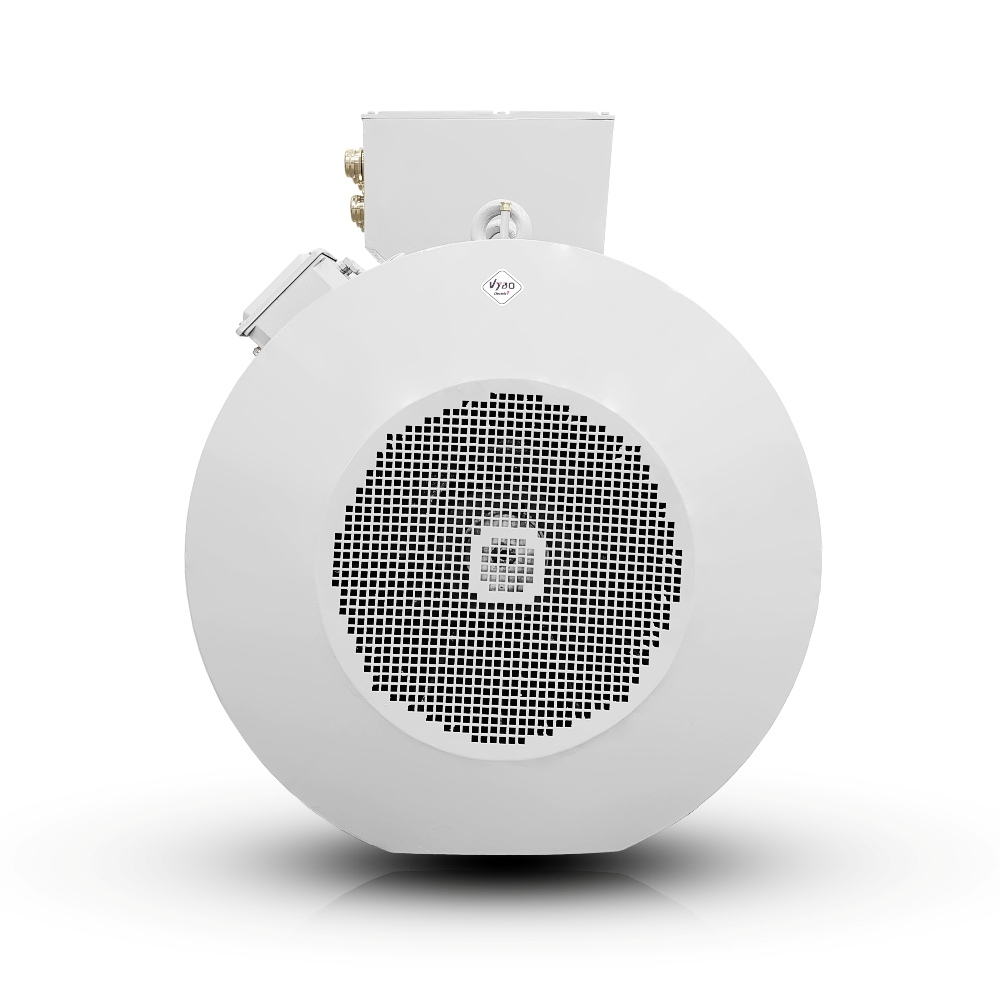

Type: H17RL-355X4-4 560KW 400V/690V 50HZ
| Algemene gegevens | |
| Type | H17RL 355X4-4 |
| Ashoogte (mm) | 355 |
| Elektrische gegevens | |
| Vermogen (kW) | 560 |
| Nominale stroom 400V (A) | 968 |
| Nominale stroom 690V (A) | 561 |
| Toerental (rpm) | 1485 |
| Frequentie (Hz) | 50 |
| Aantal polen | 4 |
| Spanning (V) | 400/690 |
| Schakeling | D/Y |
| Afbreekkoppel (maximaal) | 200 |
| Aanloopkoppel (locked-rotor) | 120 |
| Aanloopstroom (locked-rotor) | 700 |
| Externe aanlooptraagheid (kg·m²) | 367 |
| Traagheidsmoment GD²(kg·m²) | 34 |
| Rendement | |
| Rendement (100%) | 96,3 |
| Arbeidsfactor (100%) | 0,87 |
| Accessoires | |
| – | |
| Normen | |
| Norm: specificatie | IEC60034-1 |
| Norm: test | IEC60034-2 |
| Norm: geluid | IEC60034-9 |
| Norm: trillingen | IEC60034-14 |
| Omgevingscondities | |
| Omgevingstemperatuur (°C) | -20 tot +40°C (-30, +50, +60 optioneel) |
| Hoogte boven zeeniveau (installatie) | tot 1000 m |
| Mechanische gegevens | |
| Isolatieklasse | F |
| Temperatuurstijgingsklasse | B |
| Montagevorm | IM B3 (andere uitvoeringen op aanvr.) |
| Bedrijfswijze | S1 |
| IP-beschermingsgraad | IP55 |
| Koelmethode | IC411 |
| Verpakkingsgewicht (kg) | 3000 kg |
| Trillingen (mm/s) | 2.8 |
| Draairichting | Beide |
| Startmethode | DOL, VFD, softstarter |
| Belastingscurve | Parabolische of lineaire karakteristiek |
| Kooirotor | massieve aluminium kooi |
| Typee klemmenkast | VYBO CB2-LV |
| Lagergegevens | |
| Lager DE/NDE | 6322C3/6222C3 |
| Smeervet | Lithiumbasis nr. 2 (temperatuurklasse) |
Het specificatieblad voor de VYBO Electric a.s. elektromotor is opgesteld volgens onze standaard elektromotoren, gebaseerd op alle geldende IEC-normen. Voor specifieke wensen kunt u contact met ons opnemen – wij kunnen elke parameter aanpassen.
Uitgebreide productbeschrijving
De 560 kW H17RL-355X4-4 elektromotor is ontwikkeld voor industriële aandrijvingen waar een hoge belastbaarheid, een stabiel toerental en betrouwbare werking onder zware omstandigheden vereist zijn. Deze driefasige laagspanningsmotor behaalt 1485 tpm en is uitgevoerd voor 400 V delta / 690 V ster, waardoor hij geschikt is voor ventilatoren, compressorgroepen, pompsystemen en diverse procesinstallaties met continue vermogensvraag. Het rendement van 96,3% bij volle belasting ondersteunt een efficiënte inzet in toepassingen waar energieverbruik, output en bedrijfszekerheid allemaal een rol spelen. Dankzij de standaard IP55-bescherming blijft deze uitvoering ook inzetbaar in industriële omgevingen met stof, vocht en dagelijkse belasting.
H17RL-355X4-4 560 kW elektromotor met 1485 tpm, 400V / 690V en sterke efficiëntie
Deze 560 kW elektromotor heeft een nominale stroom van 968 A bij 400 V en 561 A bij 690 V. Daarmee is hij ontwikkeld voor installaties waar een hoog vermogen veilig, stabiel en continu beschikbaar moet zijn. De H17RL-serie staat bekend om een compacte industriële opbouw in verhouding tot de prestaties, wat voordelen biedt bij integratie in zowel nieuwe systemen als moderniseringsprojecten. Deze motor is daarom interessant voor bedrijven die zoeken naar een betrouwbare driefasige aandrijving in het hogere segment, met sterke prestaties, een stabiele elektrische belasting en een degelijke constructie voor langdurig gebruik.
560 kW industriële elektromotor met IC411 koeling en IP55 voor continu gebruik
De IC411-koeling zorgt voor een gecontroleerde warmteafvoer tijdens langdurig gebruik en helpt thermische belasting te beperken bij zware inzet. De combinatie met IP55 ondersteunt een veilige en duurzame werking in uiteenlopende industriële toepassingen. De H17RL-355X4-4 is daarmee een sterke keuze voor gebruikers die een krachtige, efficiënte en robuuste laagspanningsmotor willen inzetten in veeleisende productie- en procesomgevingen. Voor andere modellen in deze snelheidsklasse kunt u ook kijken naar onze H17RL 1400 tpm elektromotoren.
