Type: H17RL-400X5-8 560KW 400V/690V 50HZ
| Algemene gegevens | |
| Type | H17RL 400X5-8 |
| Ashoogte (mm) | 400 |
| Elektrische gegevens | |
| Vermogen (kW) | 560 |
| Nominale stroom 400V (A) | 1045 |
| Nominale stroom 690V (A) | 606 |
| Toerental (rpm) | 742 |
| Frequentie (Hz) | 50 |
| Aantal polen | 8 |
| Spanning (V) | 400/690 |
| Schakeling | D/Y |
| Afbreekkoppel (maximaal) | 200 |
| Aanloopkoppel (locked-rotor) | 120 |
| Aanloopstroom (locked-rotor) | 650 |
| Externe aanlooptraagheid (kg·m²) | 735 |
| Traagheidsmoment GD²(kg·m²) | 81,1 |
| Rendement | |
| Rendement (100%) | 95,6 |
| Arbeidsfactor (100%) | 0,81 |
| Accessoires | |
| – | |
| Normen | |
| Norm: specificatie | IEC60034-1 |
| Norm: test | IEC60034-2 |
| Norm: geluid | IEC60034-9 |
| Norm: trillingen | IEC60034-14 |
| Omgevingscondities | |
| Omgevingstemperatuur (°C) | -20 tot +40°C (-30, +50, +60 optioneel) |
| Hoogte boven zeeniveau (installatie) | tot 1000 m |
| Mechanische gegevens | |
| Isolatieklasse | F |
| Temperatuurstijgingsklasse | B |
| Montagevorm | IM B3 (andere uitvoeringen op aanvr.) |
| Bedrijfswijze | S1 |
| IP-beschermingsgraad | IP55 |
| Koelmethode | IC411 |
| Verpakkingsgewicht (kg) | 4800 kg |
| Trillingen (mm/s) | 2.8 |
| Draairichting | Beide |
| Startmethode | DOL, VFD, softstarter |
| Belastingscurve | Parabolische of lineaire karakteristiek |
| Kooirotor | massieve aluminium kooi |
| Typee klemmenkast | VYBO CB2-LV |
| Lagergegevens | |
| Lager DE/NDE | 6326C3/6326C3 |
| Smeervet | Lithiumbasis nr. 2 (temperatuurklasse) |
Het specificatieblad voor de VYBO Electric a.s. elektromotor is opgesteld volgens onze standaard elektromotoren, gebaseerd op alle geldende IEC-normen. Voor specifieke wensen kunt u contact met ons opnemen – wij kunnen elke parameter aanpassen.
Uitgebreide productbeschrijving

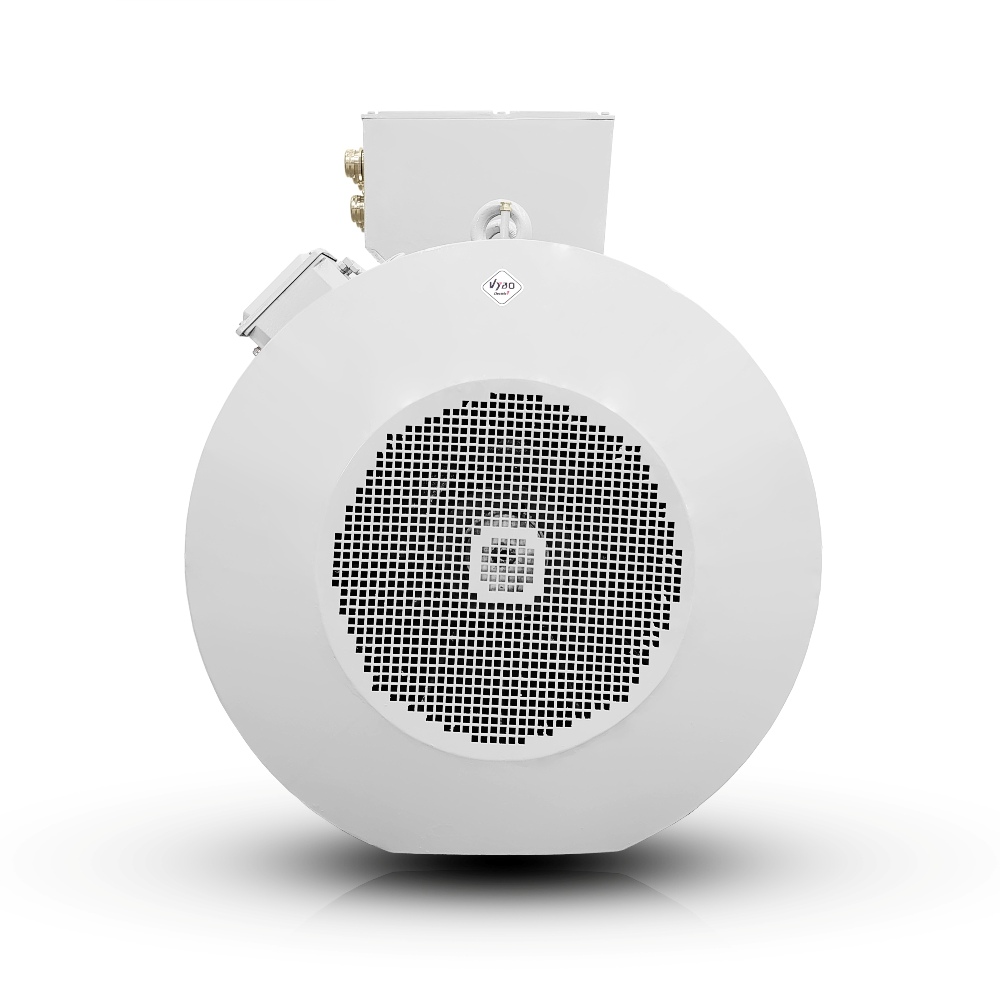

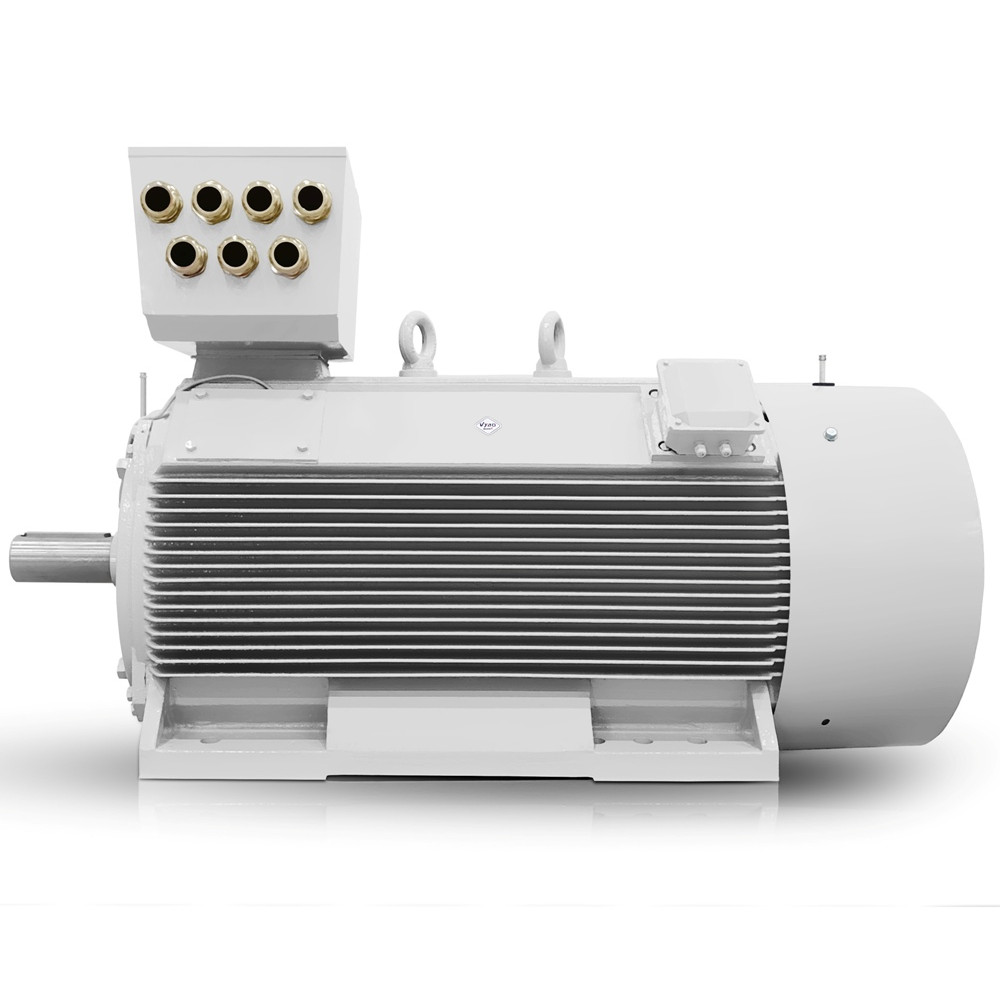

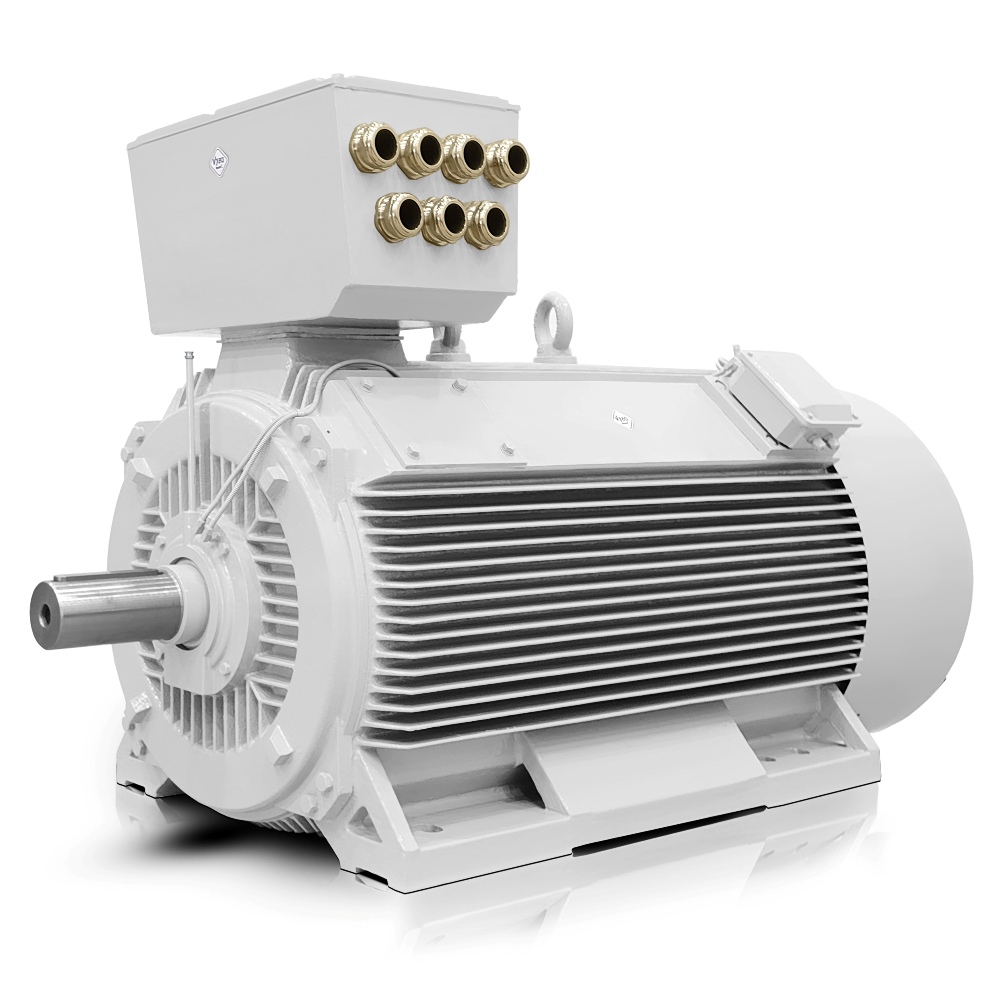

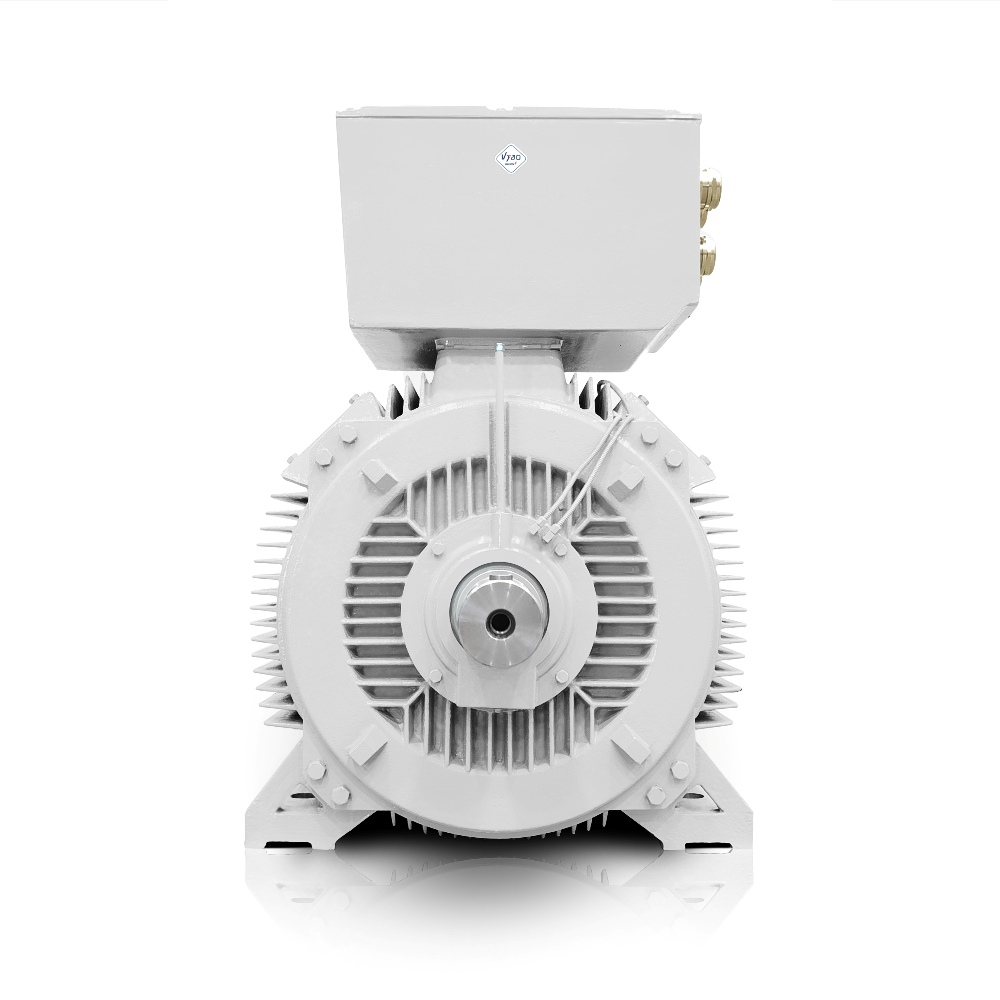

De H17RL-400X5-8 elektromotor van 560 kW is een krachtige driefasige laagspanningsmotor die speciaal is ontwikkeld voor industriële toepassingen met een laag toerental en een hoge vermogensvraag. Met een nominale snelheid van 742 tpm en een spanningsconfiguratie van 400 V delta / 690 V ster is deze motor geschikt voor ventilatoren, pompen en procesinstallaties die continu onder belasting draaien. Het rendement van 95,6% bij volle belasting draagt bij aan een efficiënte werking en helpt om energiekosten te optimaliseren. Dankzij de standaard IP55-bescherming is deze uitvoering bestand tegen stof en vocht in veeleisende industriële omgevingen.
H17RL-400X5-8 560 kW elektromotor 742 tpm met 400V / 690V en 95,6% efficiëntie
Deze 560 kW elektromotor beschikt over een nominale stroom van 1045 A bij 400 V en 606 A bij 690 V. Daarmee is hij ontworpen voor toepassingen waar een stabiele vermogensafgifte en betrouwbare prestaties essentieel zijn. De H17RL-serie combineert een robuuste mechanische constructie met een efficiënte elektrische opbouw, wat deze motor geschikt maakt voor zowel nieuwe installaties als vervanging van bestaande aandrijvingen. In industriële processen waar continuïteit en duurzaamheid centraal staan, biedt dit model een solide en toekomstbestendige oplossing.
560 kW elektromotor met IC411 koeling en IP55 voor zware industriële toepassingen
De IC411-koeling zorgt voor een effectieve warmteafvoer en ondersteunt een stabiele werking tijdens langdurig gebruik. In combinatie met IP55 is deze motor geschikt voor intensieve inzet in industriële omgevingen. De H17RL-400X5-8 is een betrouwbare keuze voor bedrijven die een efficiënte elektromotor zoeken met 742 tpm en een hoog vermogen. Meer varianten in deze categorie vindt u in ons overzicht H17RL 700 tpm elektromotoren.
