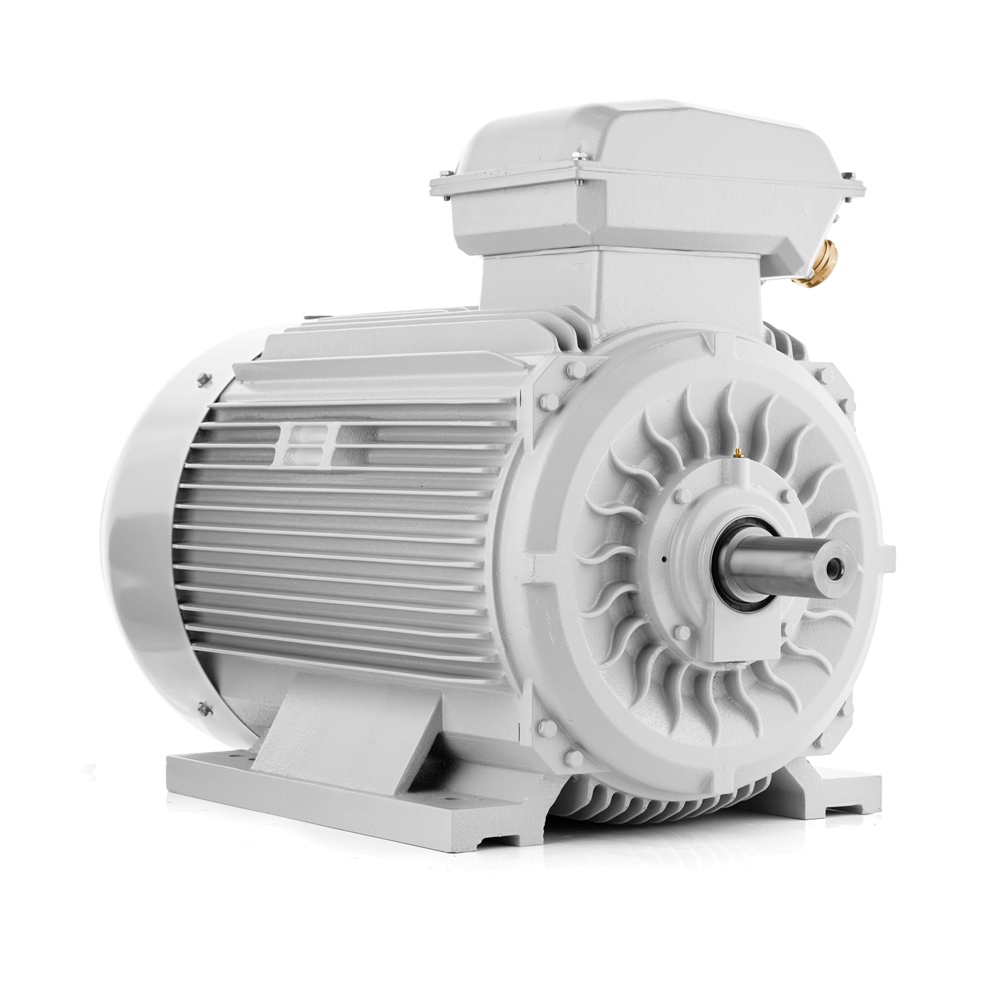

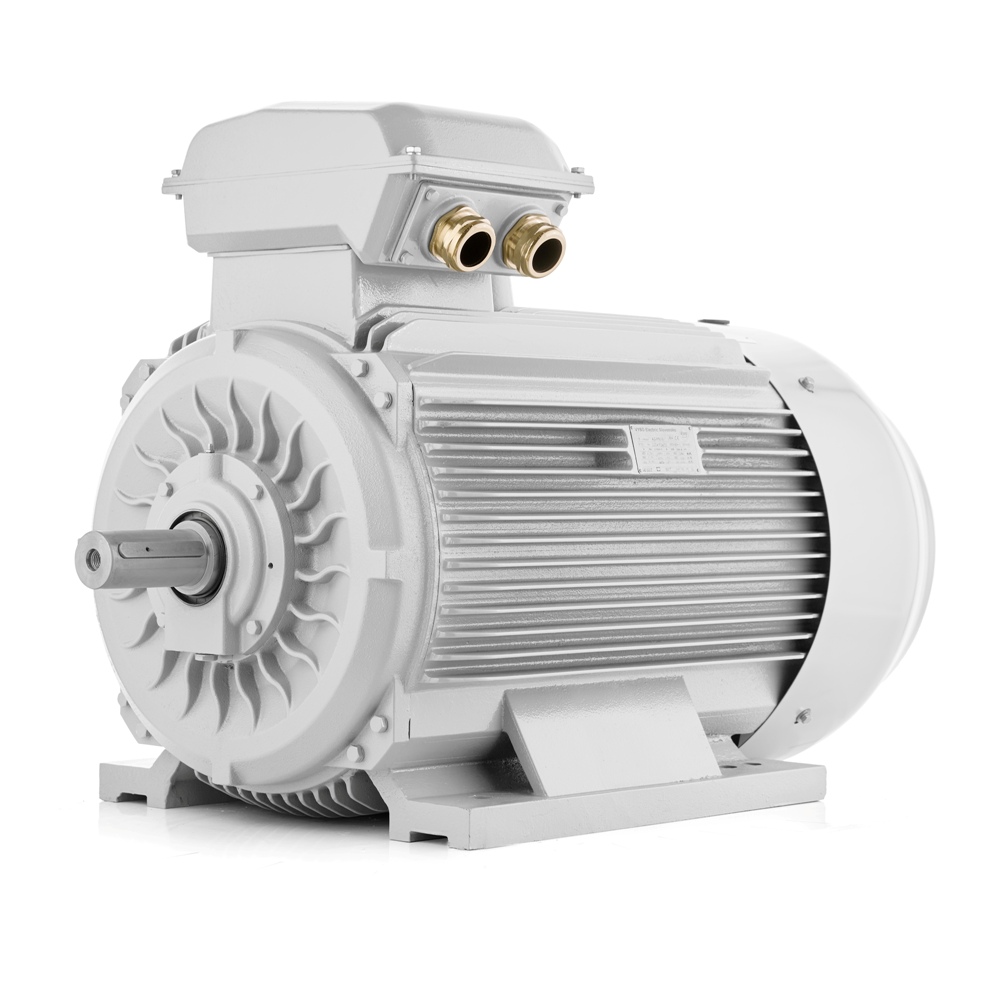

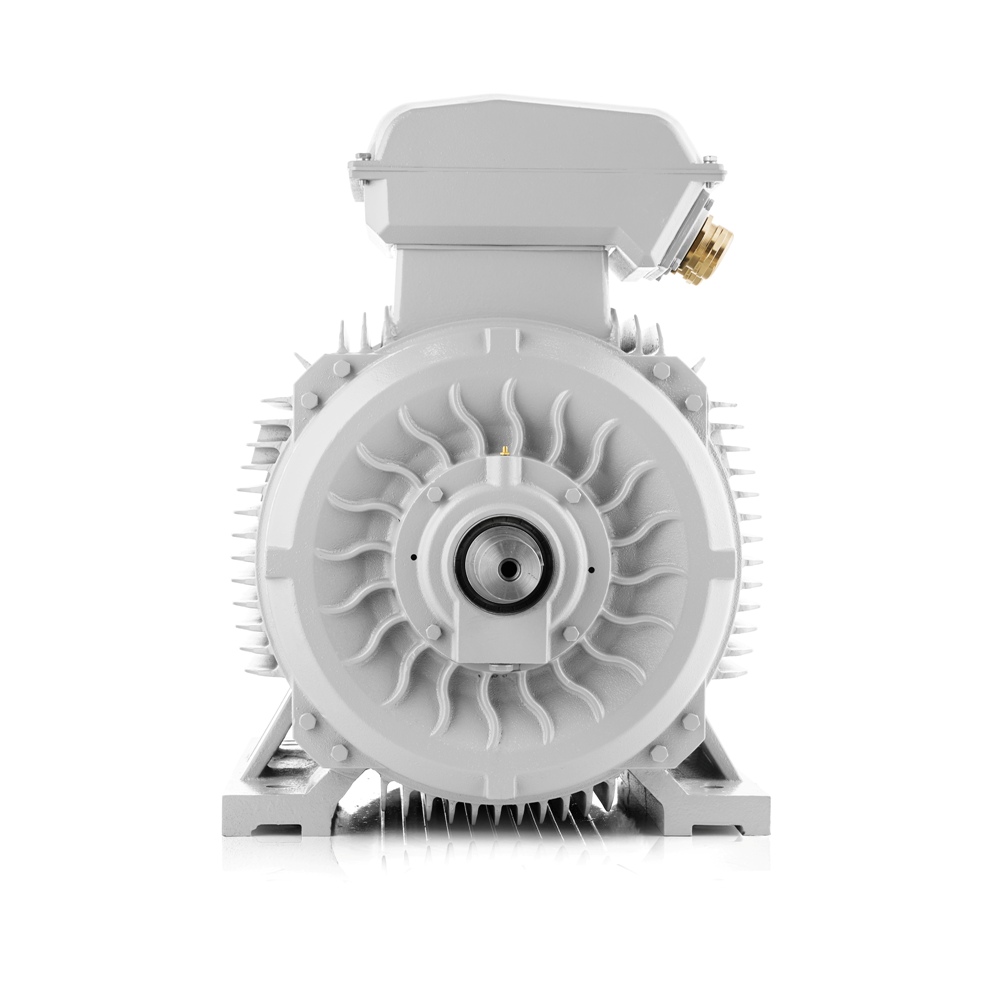

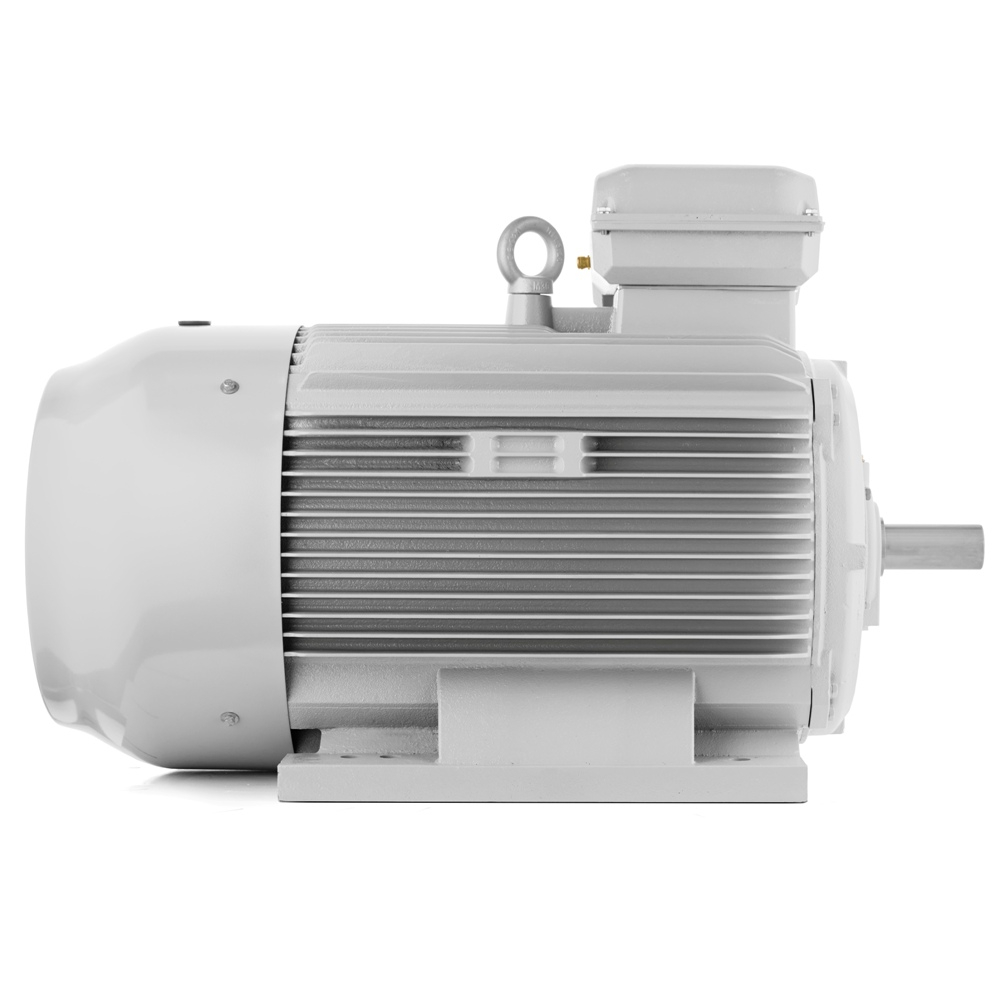

Type: 3LC-315L1-8, 90 kW
| Algemene gegevens | |
| Type | 3LC-315L1-8 |
| Ashoogte (mm) | 315 |
| Elektrische gegevens | |
| Vermogen (kW) | 90 |
| Nominale stroom 400 V (A) | 169,6 |
| Nominale stroom 690 V (A) | 98,32 |
| Toerental (rpm) | 735 |
| Frequentie (Hz) | 50 |
| Aantal polen | 8 |
| Spanning (V) | 400/690 |
| Schakeling | △/Y |
| Afbreekkoppel (maximaal) | 2 |
| Aanloopkoppel (locked-rotor) | 1,8 |
| Aanloopstroom (locked-rotor) | 6,4 |
| Traagheidsmoment van de rotor (kg·m2) | 7,1981 |
| Rendement | |
| Rendement (100%) | 93,4 |
| Rendementsklasse (IE-klasse) | IE3 |
| Arbeidsfactor (100%) | 0,82 |
| Accessoires | |
| – | |
| Normen | |
| Norm: specificatie | IEC60034-1 |
| Norm: test | IEC60034-2 |
| Norm: geluid | IEC60034-9 |
| Norm: trillingen | IEC60034-14 |
| Omgevingscondities | |
| Omgevingstemperatuur (°C) | -20 tot +40°C (-30, +50, +60 optioneel) |
| Hoogte boven zeeniveau (installatie) | tot 1000 m |
| Mechanische gegevens | |
| Isolatieklasse | F |
| Temperatuurstijgingsklasse | B |
| Montagevorm | IM B3,B5,B35,V1 |
| Bedrijfswijze | S1 (S2, S3, S4 – S9 optioneel) |
| Geluidsniveau | 82 |
| IP-beschermingsgraad | IP55 |
| Koelmethode | IC411 |
| Verpakkingsgewicht (kg) | 1142 |
| Verpakkingsafmetingen (mm) | 1450*750*1040 |
| Trillingen (mm/s) | 2.8 |
| Draairichting | Beide |
| Startmethode | DOL, VFD, softstarter |
| Belastingscurve | Parabolische of lineaire karakteristiek |
| Kabelwartels | 2-M63X1.5 |
| Balancering: | met halve spie |
| Lagergegevens | |
| Lager DE/NDE | 6319-C3/6319-C3 |
| Smeervet | Lithiumbasis nr. 2 (temperatuurklasse) |
Het specificatieblad voor de VYBO Electric a.s. elektromotor is opgesteld volgens onze standaard elektromotoren, gebaseerd op alle geldende IEC-normen. Voor specifieke wensen kunt u contact met ons opnemen – wij kunnen elke parameter aanpassen.
Uitgebreide productbeschrijving
Voor industriële toepassingen die vragen om laag toerental, hoog koppel en een betrouwbare mechanische basis, biedt de driefasige elektromotor 3LC-315L1-8 (90 kW) een degelijke oplossing. Met 735 tpm en een spanning van 400/690 V past deze motor goed bij transporttechniek, procesroerwerken, pompen en industriële systemen met hoge behoefte aan koppel. Door de uitvoering in IE3 ondersteunt deze motor een efficiënter gebruik van elektrische energie.
90 kW 3LC-315L1-8 elektromotor met IE3 en 735 tpm
Binnen de 3LC-serie is dit een 90 kW elektromotor uit de groep 8-polige motoren voor de 700 tpm-klasse, ontwikkeld voor processen waar een laag toerental en gecontroleerde krachtsoverdracht belangrijk zijn. Door de snelheid van circa 735 tpm sluit deze motor goed aan op toepassingen waarin een gelijkmatige loop onder zwaardere belasting belangrijk is. De voedingsoptie 400/690 V maakt brede inzet mogelijk in industriële omgevingen met verschillende configuraties. Door de keuze voor IE3 blijft deze motor relevant voor ondernemingen die langdurige prestaties willen combineren met een beter energieprofiel.
90 kW motor met IC411 koeling en IP55 bescherming
Met IC411 blijft de warmtehuishouding beter onder controle. Daarmee is de 3LC-315L1-8 een logische oplossing voor ondernemingen die een krachtige, onderhoudsvriendelijke en energiezuinige 90 kW elektromotor nodig hebben. Meer modellen in dezelfde reeks vindt u bij onze 3LC 700 tpm gietijzeren elektromotoren.
