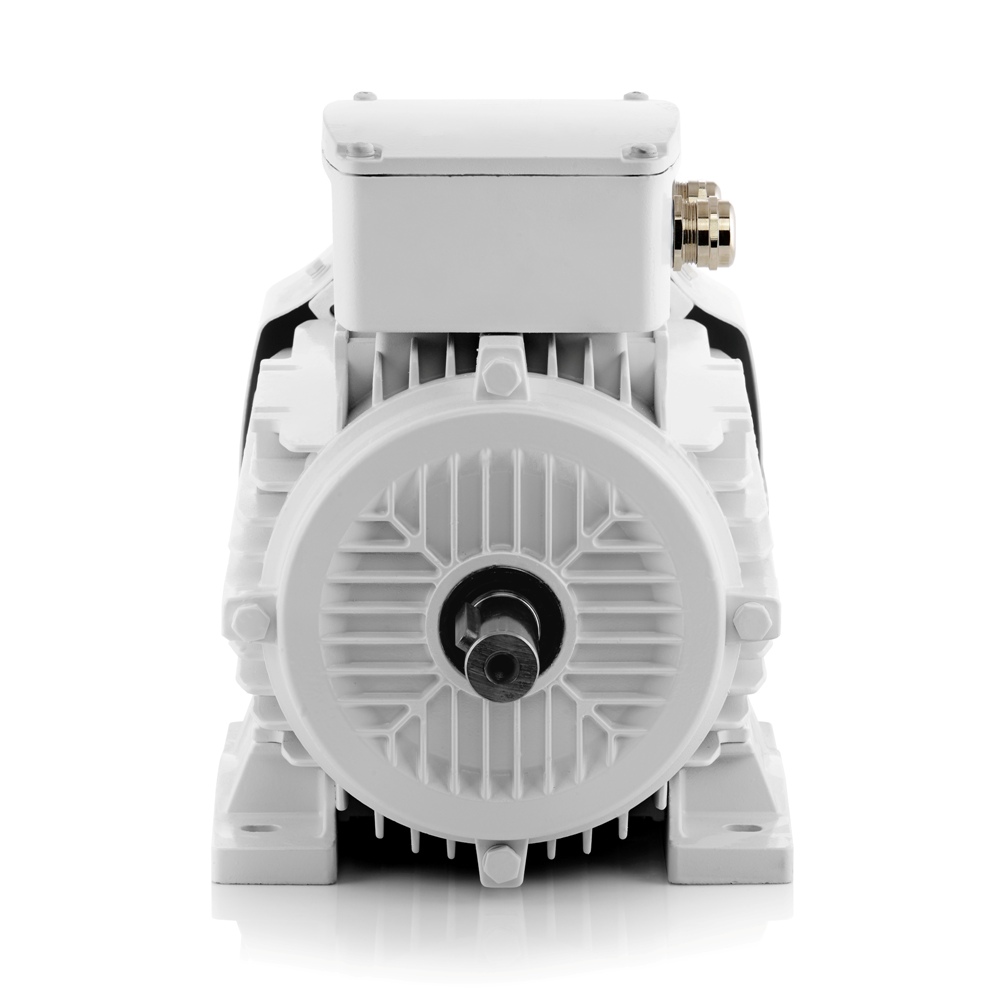

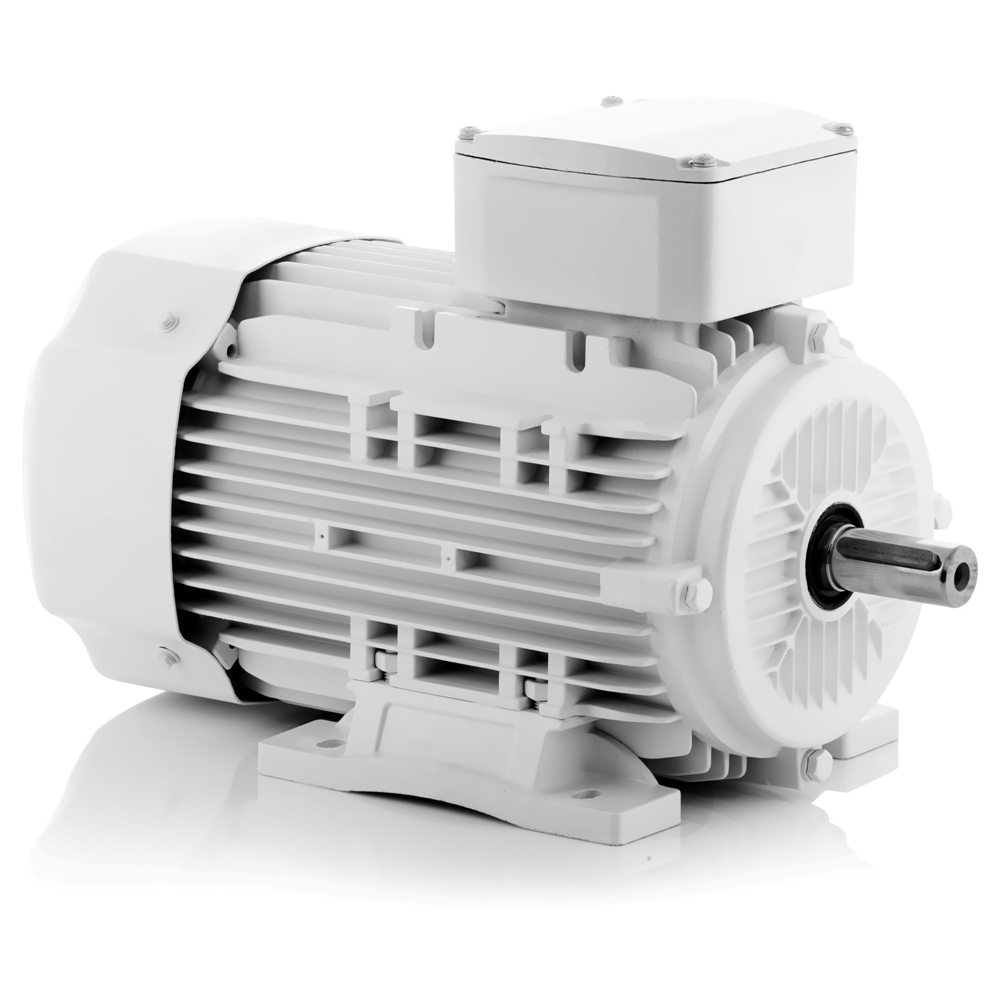

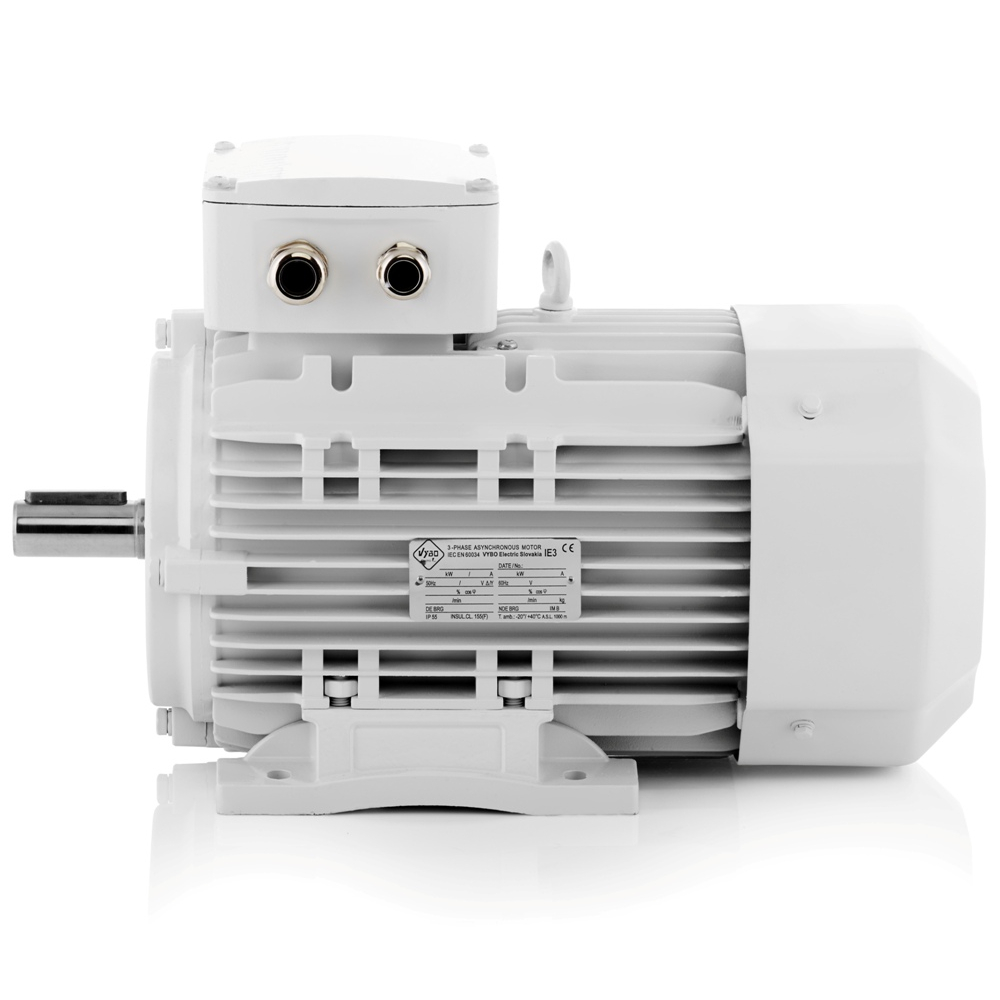

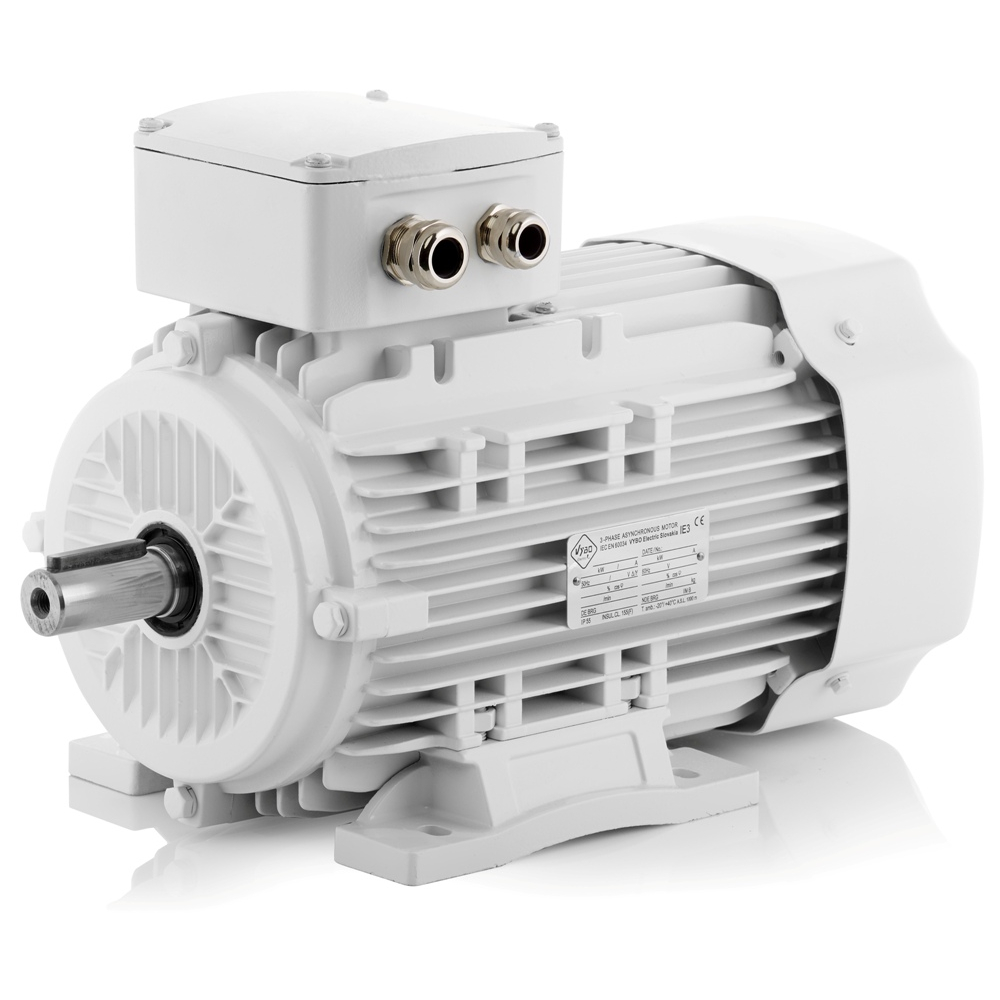

Type: 5AL-160L-4 15KW 400/690V 50HZ
| Algemene gegevens | |
| Type | 5AL-160L-4 |
| Ashoogte (mm) | 160 |
| Elektrische gegevens | |
| Vermogen (kW) | 15 |
| Nominale stroom 400 V (A) | 28,5 |
| Nominale stroom 690 V (A) | 16,5 |
| Toerental (rpm) | 1485 |
| Frequentie (Hz) | 50 |
| Aantal polen | 4 |
| Spanning (V) | 400/690 |
| Schakeling | △/Y |
| Afbreekkoppel (maximaal) | 2,3 |
| Aanloopkoppel (locked-rotor) | 2 |
| Aanloopstroom (locked-rotor) | 9,5 |
| Traagheidsmoment van de rotor (kg·m2) | 0,1217767 |
| Rendement | |
| Rendement (100%) | 95,1 |
| Rendementsklasse (IE-klasse): | IE5 |
| Arbeidsfactor (100%) | 0,84 |
| Accessoires | |
| 3 x PTC thermistor | |
| Normen | |
| Norm: specificatie | IEC60034-1 |
| Norm: test | IEC60034-2 |
| Norm: geluid | IEC60034-9 |
| Norm: trillingen | IEC60034-14 |
| Omgevingscondities | |
| Omgevingstemperatuur (°C) | -20 tot +40°C (-30, +50, +60 optioneel) |
| Hoogte boven zeeniveau (installatie) | tot 1000 m |
| Mechanische gegevens | |
| Isolatieklasse | F |
| Temperatuurstijgingsklasse | B |
| Montagevorm | IM B3,B5,B35,V1 |
| Bedrijfswijze | S1 (S2, S3, S4 – S9 optioneel) |
| IP-beschermingsgraad | IP55 |
| Koelmethode | IC411 |
| Verpakkingsgewicht (kg) | 144 |
| Verpakkingsafmetingen (mm) | 740*420*550 |
| Trillingen (mm/s) | 2.8 |
| Draairichting | Beide |
| Startmethode | DOL, VFD, softstarter |
| Belastingscurve | Parabolische of lineaire karakteristiek |
| Kabelwartels | 2-M40X1.5 |
| Lagergegevens | |
| Lager DE/NDE | 6309-2RZC3/6309-2RZC3 |
| Smeervet | Lithiumbasis nr. 2 (temperatuurklasse) |
Het specificatieblad voor de VYBO Electric a.s. elektromotor is opgesteld volgens onze standaard elektromotoren, gebaseerd op alle geldende IEC-normen. Voor specifieke wensen kunt u contact met ons opnemen – wij kunnen elke parameter aanpassen.
Uitgebreide productbeschrijving
Voor krachtige industriële aandrijvingen is de 5AL-160L elektromotor van 15 kW een efficiënte keuze binnen de moderne IE5-serie. Deze driefasige motor levert een toerental van 1485 tpm en werkt op 400 V, waardoor hij uitstekend past in installaties voor pompen, ventilatoren, transportbanden, compressoren en andere machines die hoge prestaties vereisen. De hoge IE5-efficiëntie draagt bij aan lagere energiekosten en maakt dit model aantrekkelijk voor bedrijven die hun verbruik willen beperken zonder aan vermogen in te boeten. Dankzij de toepassing van IC411-koeling blijft de warmteontwikkeling beheersbaar tijdens zware belasting, terwijl de IP55-bescherming de motor geschikt maakt voor gebruik in industriële omgevingen met stof en vocht. Daarmee is de 5AL-160L-4 ontworpen voor intensieve inzet met een lange, betrouwbare levensduur.
5AL-160L-4 15 kW elektromotor 1485 tpm met hoog IE5 rendement op 400 V
Met een vermogen van 15 kW is deze motor bedoeld voor toepassingen waar een sterke en stabiele aandrijving nodig is met een toerental in de 1400 tpm-klasse. De snelheid van 1485 tpm maakt hem geschikt voor processen waarbij een gelijkmatige krachtoverdracht en voorspelbare werking essentieel zijn. Door de standaard aansluiting op 400 V kan de 5AL-160L-4 eenvoudig worden opgenomen in bestaande industriële systemen, wat hem interessant maakt voor zowel nieuwbouw als vervanging van oudere motoren. Deze IE5 driefasenmotor combineert hoog rendement met robuuste bouwkwaliteit, zodat gebruikers profiteren van lagere operationele kosten en betrouwbare prestaties in veeleisende productieomgevingen.
15 kW aandrijving met IP55 afscherming en IC411 ventilatie voor zware inzet
De IC411-koeling helpt om de motor ook bij langdurige belasting thermisch stabiel te houden, wat een positief effect heeft op de levensduur en onderhoudsintervallen. Met IP55 beschikt deze uitvoering over een beschermingsniveau dat goed past bij industriële omstandigheden waar stof en spatwater aanwezig kunnen zijn. De 5AL-160L-4 is daardoor een logische keuze voor gebruikers die een krachtige, energiezuinige en duurzaam inzetbare motor zoeken. Voor andere modellen in deze serie kunt u verder kijken in onze categorie IE5 5AL 1400 tpm elektromotoren.
