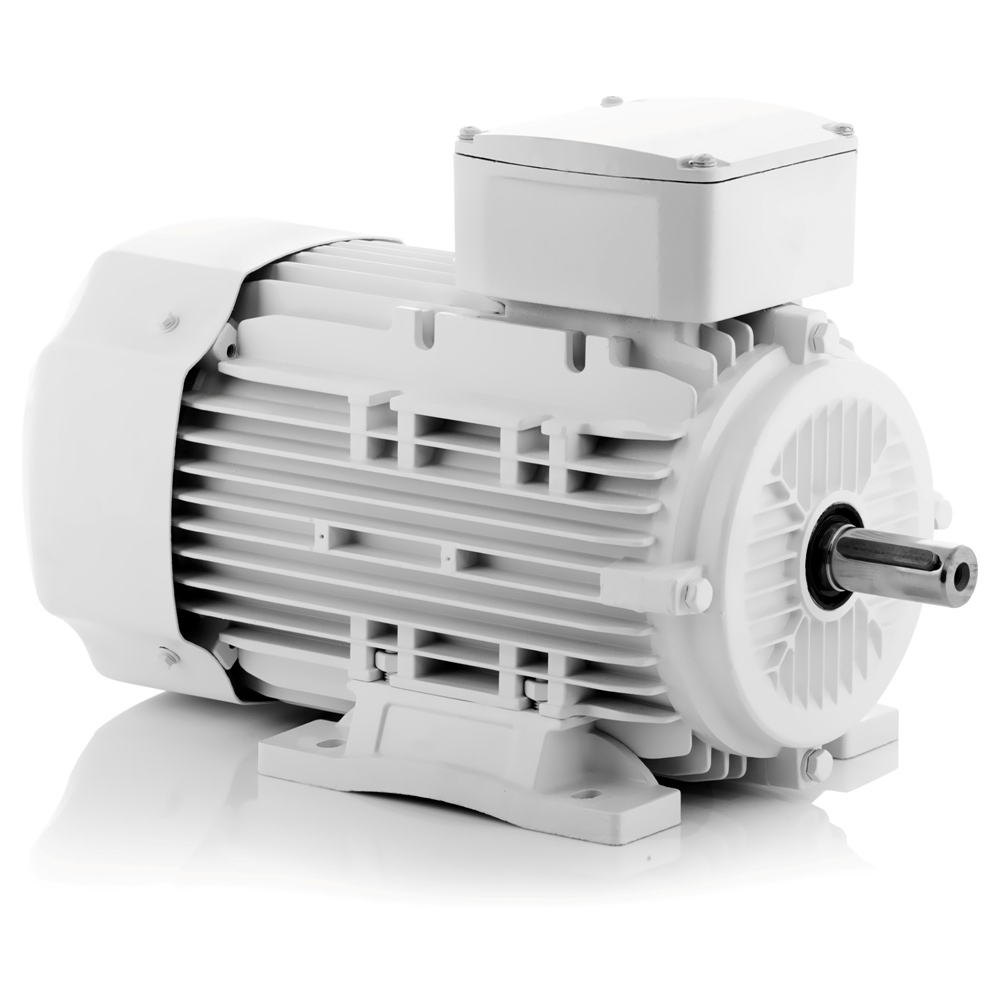

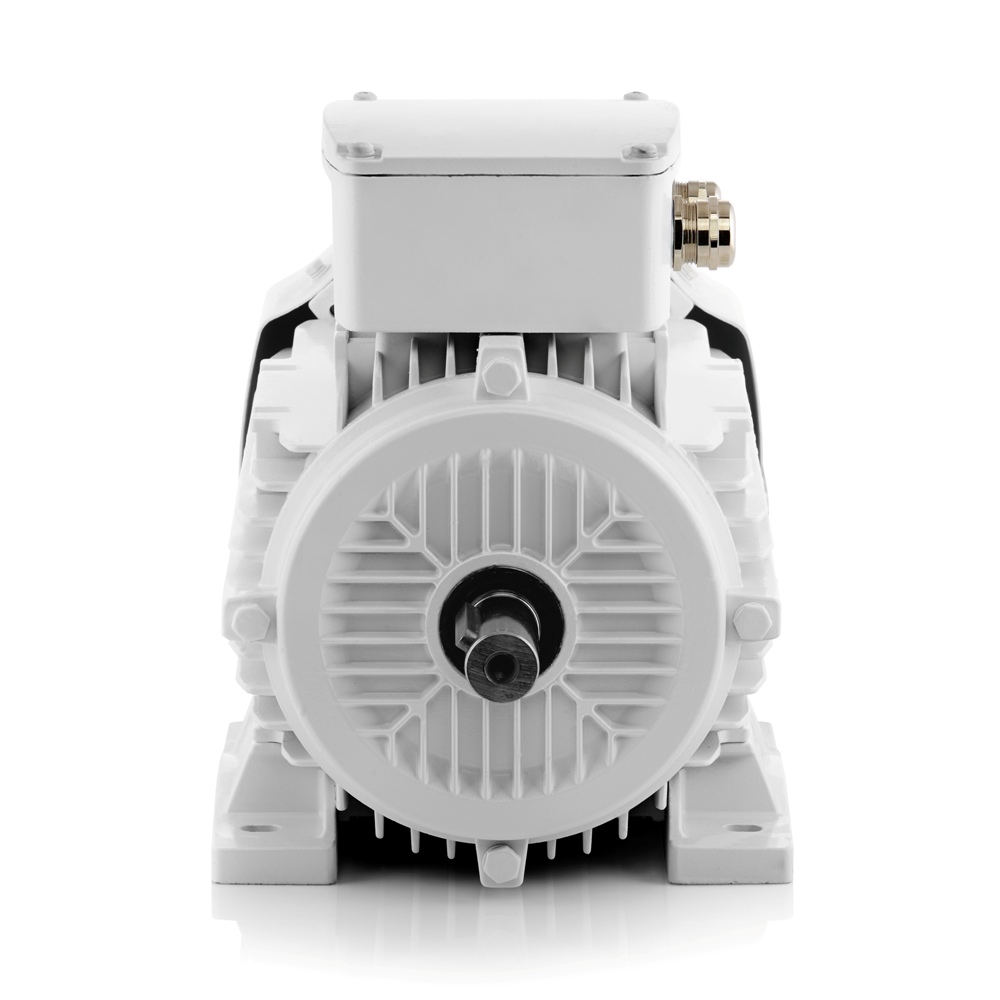

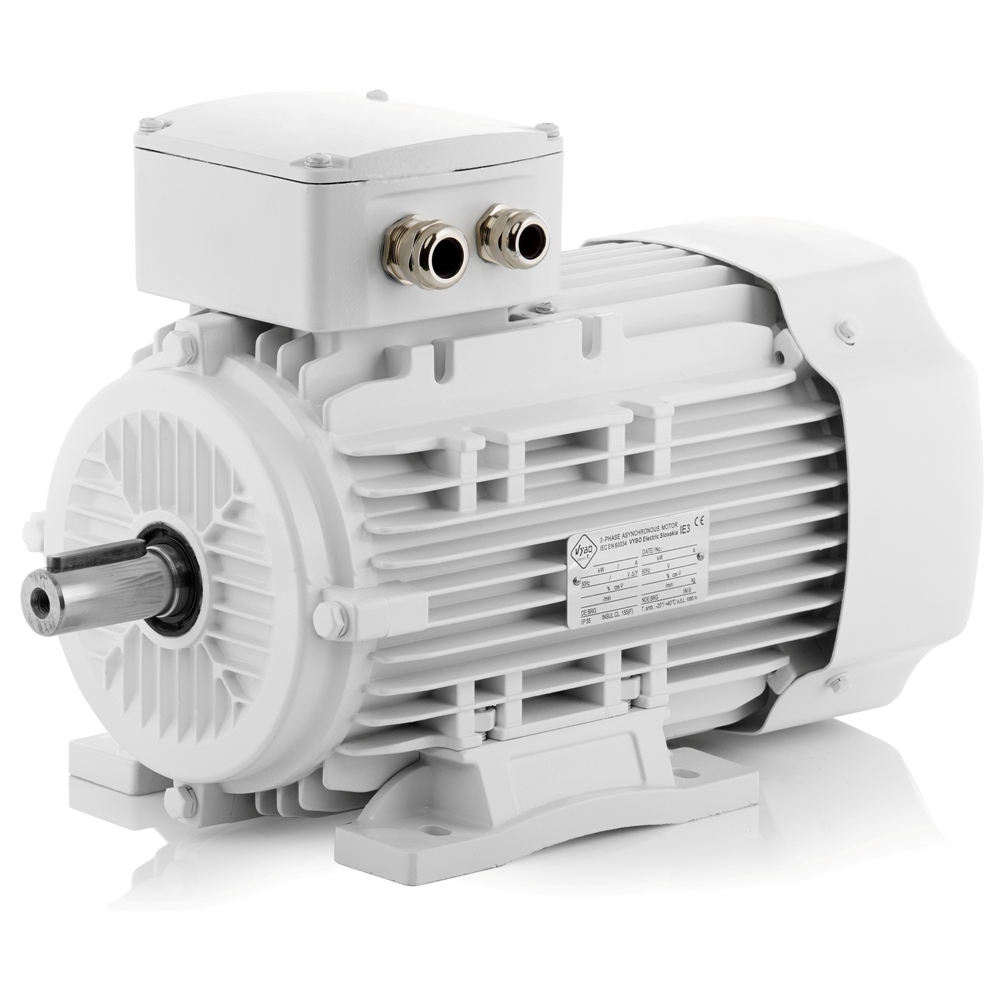

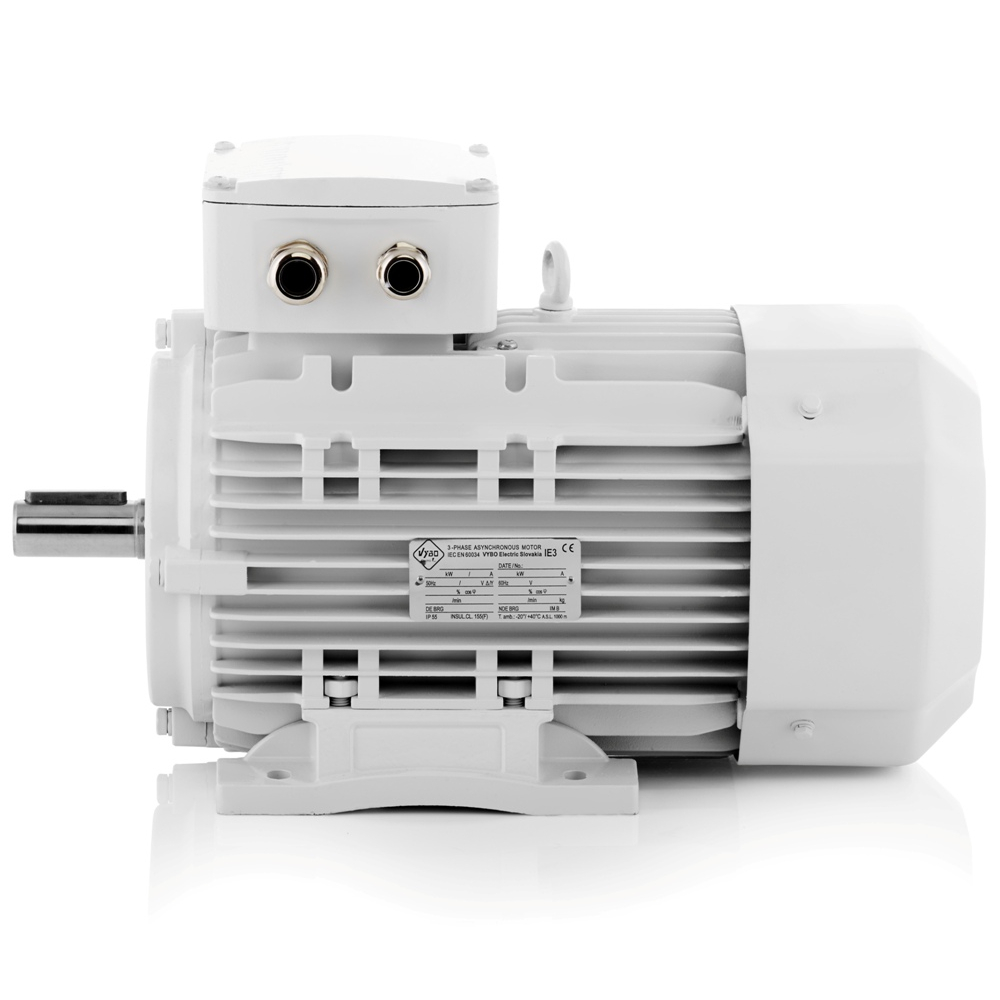

Type: 5AL-160M1-8 4KW 400/690V 50HZ
| Algemene gegevens | |
| Type | 5AL-160M1-8 |
| Ashoogte (mm) | 160 |
| Elektrische gegevens | |
| Vermogen (kW) | 4 |
| Nominale stroom 400 V (A) | 9,6 |
| Nominale stroom 690 V (A) | 5,6 |
| Toerental (rpm) | 735 |
| Frequentie (Hz) | 50 |
| Aantal polen | 8 |
| Spanning (V) | 400/690 |
| Schakeling | △/Y |
| Afbreekkoppel (maximaal) | 2 |
| Aanloopkoppel (locked-rotor) | 1,8 |
| Aanloopstroom (locked-rotor) | 7,9 |
| Traagheidsmoment van de rotor (kg·m2) | 0,0928653 |
| Rendement | |
| Rendement (100%) | 89,4 |
| Rendementsklasse (IE-klasse): | IE5 |
| Arbeidsfactor (100%) | 0,71 |
| Accessoires | |
| 3 x PTC thermistor | |
| Normen | |
| Norm: specificatie | IEC60034-1 |
| Norm: test | IEC60034-2 |
| Norm: geluid | IEC60034-9 |
| Norm: trillingen | IEC60034-14 |
| Omgevingscondities | |
| Omgevingstemperatuur (°C) | -20 tot +40°C (-30, +50, +60 optioneel) |
| Hoogte boven zeeniveau (installatie) | tot 1000 m |
| Mechanische gegevens | |
| Isolatieklasse | F |
| Temperatuurstijgingsklasse | B |
| Montagevorm | IM B3,B5,B35,V1 |
| Bedrijfswijze | S1 (S2, S3, S4 – S9 optioneel) |
| IP-beschermingsgraad | IP55 |
| Koelmethode | IC411 |
| Verpakkingsgewicht (kg) | 83 |
| Verpakkingsafmetingen (mm) | 700*420*550 |
| Trillingen (mm/s) | 2.8 |
| Draairichting | Beide |
| Startmethode | DOL, VFD, softstarter |
| Belastingscurve | Parabolische of lineaire karakteristiek |
| Kabelwartels | 2-M40X1.5 |
| Lagergegevens | |
| Lager DE/NDE | 6309-2RZC3/6309-2RZC3 |
| Smeervet | Lithiumbasis nr. 2 (temperatuurklasse) |
Het specificatieblad voor de VYBO Electric a.s. elektromotor is opgesteld volgens onze standaard elektromotoren, gebaseerd op alle geldende IEC-normen. Voor specifieke wensen kunt u contact met ons opnemen – wij kunnen elke parameter aanpassen.
Uitgebreide productbeschrijving
Voor betrouwbare laagtoerige aandrijvingen is de 5AL-160M1-8 elektromotor van 4 kW een efficiënte oplossing binnen de IE5-serie. Deze driefasige motor behaalt 735 tpm en werkt op een spanning van 400 V, waardoor hij geschikt is voor transportbanden, roerwerken, pompsystemen en andere industriële toepassingen die een rustige maar krachtige aandrijving vereisen. Dankzij het hoge rendement van de IE5 elektromotor worden energiekosten verlaagd en profiteren gebruikers van een moderne en duurzame motortechniek. De motor is voorzien van IC411-koeling voor een stabiele warmteafvoer en van IP55 om bescherming te bieden in omgevingen waar stof en spatwater aanwezig kunnen zijn. Daarmee vormt de 5AL-160M1-8 een robuuste keuze voor bedrijven die een krachtige, onderhoudsarme en energiezuinige 400 V driefasenmotor zoeken voor het lage toerentalbereik.
5AL-160M1-8 4 kW elektromotor 735 tpm met IE5 rendement en 400 V
Deze 4 kW elektromotor is ontworpen voor toepassingen waarin een stabiele lage snelheid en voldoende vermogen vereist zijn voor een betrouwbare proceswerking. Met een toerental van 735 tpm levert de 5AL-160M1-8 constante prestaties in systemen waar nauwkeurige en rustige aandrijving belangrijker is dan hoge rotatiesnelheid. De aansluiting op 400 V maakt installatie in bestaande industriële netwerken eenvoudig, waardoor dit model geschikt is voor zowel nieuwbouw als vervanging van oudere motoren. Als moderne IE5 motor ondersteunt hij bedrijven die energieverbruik willen reduceren en tegelijk kiezen voor een duurzame, professioneel opgebouwde aandrijfoplossing met een lange levensduur.
4 kW 735 tpm motor met IC411 ventilatie en IP55 bescherming
De geïntegreerde IC411-koeling draagt bij aan een efficiënte afvoer van warmte, wat een positief effect heeft op de technische levensduur en betrouwbaarheid van de motor. De IP55-beschermingsgraad helpt de motor beschermen tegen stof en waterstralen, zodat hij breed inzetbaar blijft in productiehallen en technische installaties. De 5AL-160M1-8 combineert daarmee kracht, efficiëntie en praktische industriële inzetbaarheid. Voor andere vermogens binnen dezelfde reeks kunt u terecht in het overzicht van IE5 5AL 700 tpm elektromotoren.
