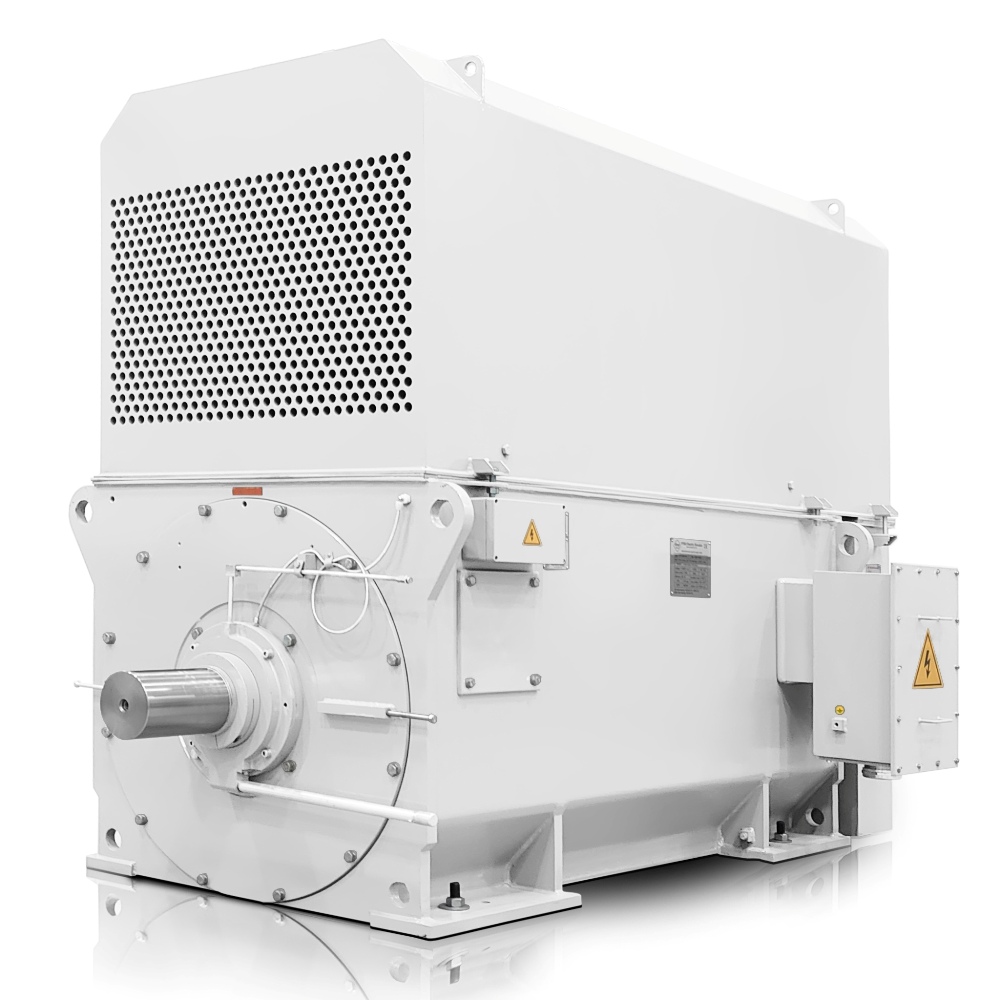

Type: H27R-5607-2 3700KW 6000V 50HZ
| Algemene gegevens | |
| Type | H27R 5607-2 |
| Ashoogte (mm) | 560 |
| Elektrische gegevens | |
| Vermogen (kW) | 3700 |
| Nominale stroom (A) | 387 |
| Toerental (rpm) | 2989 |
| Frequentie (Hz) | 50 |
| Aantal polen | 2 |
| Spanning (V) | 6000 |
| Nominaal koppel (Nm) | 11822 |
| Schakeling | Y |
| Afbreekkoppel (maximaal) | 3,2 |
| Aanloopkoppel (locked-rotor) | 0,76 |
| Aanloopstroom (locked-rotor) | 7,9 |
| Traagheidsmoment van de rotor (kg.m²) | 57,9 |
| Traagheidsmoment van de belasting (kg.m²) | 275,4 |
| Rendement | |
| Rendement (100%) | 97,4 |
| Arbeidsfactor (100%) | 0,92 |
| Accessoires | |
| – | |
| Normen | |
| Norm: specificatie | IEC60034-1 |
| Norm: test | IEC60034-2 |
| Norm: geluid | IEC60034-9 |
| Norm: trillingen | IEC60034-14 |
| Omgevingscondities | |
| Omgevingstemperatuur (°C) | -20 tot +40°C (-30, +50, +60 optioneel) |
| Hoogte boven zeeniveau (installatie) | tot 1000 m |
| Mechanische gegevens | |
| Isolatieklasse | F |
| Temperatuurstijgingsklasse | B |
| Montagevorm | IM B3 (andere uitvoeringen op aanvr.) |
| Bedrijfswijze | S1 (S2, S3, S4 – S9 optioneel) |
| IP-beschermingsgraad | IP55 |
| Koelmethode | IC611 (Op aanvraag IC616, IC666) |
| Verpakkingsgewicht | 7840 kg |
| Trillingen (mm/s) | 2.8 |
| Draairichting | Beide |
| Startmethode | DOL, VFD, softstarter |
| Belastingscurve | Parabolische of lineaire karakteristiek |
| Kooirotor | Koperen band (koperstrip) |
| Typee klemmenkast | VYBO CB1-HV |
| Lagergegevens | |
| Lager DE/NDE | Op aanvraag/Op aanvraag |
| Smeervet | Op aanvraag |
Uitgebreide productbeschrijving
Maximale capaciteit bij 3700 kW vraagt om een aandrijving die hoge belasting, continu gebruik en grote proceszekerheid aankan, en daarvoor is de H27R5607-2 ontwikkeld. Deze driefasige hoogspanningsmotor werkt op 6000 V, draait 2989 tpm en behaalt een rendement van 97,4%. Met een nominaal koppel van 11822 Nm is dit model geschikt voor grote ventilatie-installaties, zware pompsystemen, compressoren en andere industriële processen waarin een zeer krachtige en stabiele aandrijving nodig is. Binnen de H27R-HD-Modular-serie staat deze uitvoering voor modulaire flexibiliteit, efficiënte prestaties en een robuuste industriële bouw voor langdurige inzet. Voor ondernemingen die een krachtige hoogspannings-elektromotor 3700 kW zoeken, is dit model een bijzonder sterke keuze.
3700 kW H27R5607-2 hoogspanningsmotor met 97,4% rendement en 6000 V
Deze 3700 kW hoogspanningsmotor is bedoeld voor installaties waarin de aandrijving rechtstreeks bepalend is voor productiecapaciteit, leverzekerheid en energieverbruik. De nominale stroom van 387 A maakt hem geschikt voor zware 6 kV-systemen waarin veel vermogen gecombineerd moet worden met elektrische stabiliteit en langdurige betrouwbaarheid. De H27R5607-2 komt goed tot zijn recht in sectoren zoals energie, chemie, waterinfrastructuur, zware procesindustrie en grootschalige industriële infrastructuur. Dankzij zijn hoge snelheid en sterke vermogensafgifte is dit model bijzonder geschikt voor toepassingen waar grote lucht- of vloeistofvolumes voortdurend verplaatst moeten worden. Daarmee is deze uitvoering relevant voor zowel nieuwe installaties als voor modernisering van bestaande hoogspanningsaandrijvingen.
3700 kW 6 kV motor met 11822 Nm en IC611 luchtkoeling
De geïntegreerde IC611-koeling ondersteunt een betrouwbare warmteafvoer en helpt de motor thermisch stabiel te blijven functioneren, ook onder langdurige zware belasting. Dat verlaagt het risico op thermische overbelasting en ondersteunt de levensduur van belangrijke componenten. Met een rendement van 97,4% behoort de H27R5607-2 tot de efficiëntere uitvoeringen binnen dit vermogenssegment, wat hem aantrekkelijk maakt voor ondernemingen die hun energieprestaties willen verbeteren zonder in te leveren op output. Binnen het segment van moderne hoogspanningsmotoren 2800 tpm is dit model een overtuigende keuze voor zware industriële processen. Voor andere varianten en vermogens binnen dezelfde serie bekijk je het volledige aanbod H27R 2800 tpm IC611 elektromotoren.
