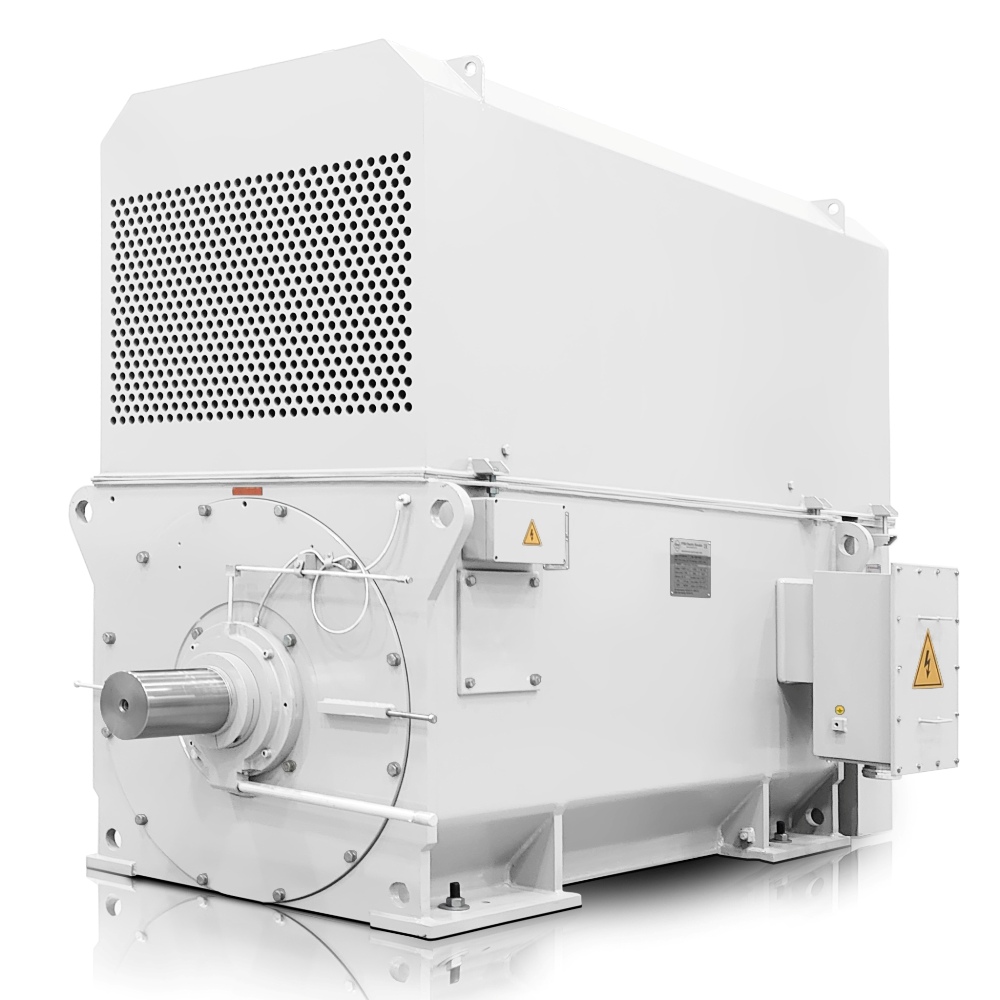

Type: H27R-6304-AB-2 3750KW 6000V 50HZ
| Algemene gegevens | |
| Type | H27R 6304-AB-2 |
| Ashoogte (mm) | 630 |
| Elektrische gegevens | |
| Vermogen (kW) | 3750 |
| Nominale stroom (A) | 409 |
| Toerental (rpm) | 2987 |
| Frequentie (Hz) | 50 |
| Aantal polen | 2 |
| Spanning (V) | 6000 |
| Nominaal koppel (Nm) | 11989 |
| Schakeling | Y |
| Afbreekkoppel (maximaal) | 1,8 |
| Aanloopkoppel (locked-rotor) | 0,60 |
| Aanloopstroom (locked-rotor) | 5,7 |
| Traagheidsmoment van de rotor (kg.m²) | 44,3 |
| Traagheidsmoment van de belasting (kg.m²) | – |
| Rendement | |
| Rendement (100%) | 96,8 |
| Arbeidsfactor (100%) | 0,91 |
| Accessoires | |
| – | |
| Normen | |
| Norm: specificatie | IEC60034-1 |
| Norm: test | IEC60034-2 |
| Norm: geluid | IEC60034-9 |
| Norm: trillingen | IEC60034-14 |
| Omgevingscondities | |
| Omgevingstemperatuur (°C) | -20 tot +40°C (-30, +50, +60 optioneel) |
| Hoogte boven zeeniveau (installatie) | tot 1000 m |
| Mechanische gegevens | |
| Isolatieklasse | F |
| Temperatuurstijgingsklasse | B |
| Montagevorm | IM B3 (andere uitvoeringen op aanvr.) |
| Bedrijfswijze | S1 (S2, S3, S4 – S9 optioneel) |
| IP-beschermingsgraad | IP55 |
| Koelmethode | IC611 (Op aanvraag IC616, IC666) |
| Verpakkingsgewicht | 10 062 kg |
| Trillingen (mm/s) | 2.8 |
| Draairichting | Beide |
| Startmethode | DOL, VFD, softstarter |
| Belastingscurve | Parabolische of lineaire karakteristiek |
| Kooirotor | Koperen band (koperstrip) |
| Typee klemmenkast | VYBO CB1-HV |
| Lagergegevens | |
| Lager DE/NDE | 6224-C3/6222-C3 |
| Smeervet | Lithiumbasis nr. 2 (temperatuurklasse) |
Uitgebreide productbeschrijving
Als krachtige aandrijfoplossing voor 3750 kW is de H27R6304-AB-2 ontwikkeld voor processen waar een hoge draaisnelheid en langdurige bedrijfszekerheid onmisbaar zijn. Deze driefasige hoogspanningsmotor werkt op 6000 V, draait 2987 tpm en behaalt een rendement van 96,8%. Het nominale koppel van 11989 Nm maakt deze uitvoering geschikt voor onder meer zware ventilatoren, compressoren, pompstations en andere toepassingen waarin een stabiele vermogensoverdracht essentieel is. Binnen de H27R-HD-Modular-serie staat dit model voor een modulaire industriële constructie, betrouwbare componentkwaliteit en sterke prestaties onder zware belasting. Daarmee is het een logische keuze voor bedrijven die een duurzame en krachtige 6 kV hoogspanningsmotor nodig hebben voor kritische installaties.
3750 kW H27R6304-AB-2 hoogspanningsmotor 6000 V met 2987 tpm
Deze 3750 kW elektromotor is geschikt voor installaties waarin stilstand direct gevolgen heeft voor productie, doorlooptijd en operationele kosten. De nominale stroom van 409 A ondersteunt een stabiele werking in zware 6 kV-systemen waar hoog vermogen en gecontroleerde elektrische belasting gecombineerd moeten worden. De H27R6304-AB-2 kan worden toegepast in sectoren zoals petrochemie, energieopwekking, waterbeheer, zware maakindustrie en grootschalige procesinstallaties. Door het hoge toerental en de sterke vermogenskarakteristiek is dit model bijzonder bruikbaar in processen waar grote lucht- of vloeistofstromen continu op peil moeten blijven. Ook voor vervanging van bestaande hoogspanningsmotoren biedt deze uitvoering voordelen in de vorm van moderne efficiëntie en betrouwbare industriële prestaties.
3750 kW aandrijving met 11989 Nm en IC611 koeling voor zware inzet
De standaard uitgevoerde IC611-koeling helpt warmte efficiënt af te voeren en ondersteunt een stabiele bedrijfstemperatuur tijdens langdurig continu gebruik. Dat draagt bij aan minder slijtage van cruciale onderdelen en helpt ongeplande stilstand te beperken. Met een rendement van 96,8% biedt de H27R6304-AB-2 daarnaast een solide balans tussen output en energie-efficiëntie voor zware industriële toepassingen. Binnen het aanbod van hoogspanningsmotoren 2800 tpm is dit model een sterke keuze voor ondernemingen die een zeer krachtige en robuuste aandrijfoplossing zoeken. Voor andere vermogens en bouwgroottes binnen dezelfde H27R-lijn raadpleeg je het complete overzicht van H27R 2800 tpm IC611 elektromotoren.
