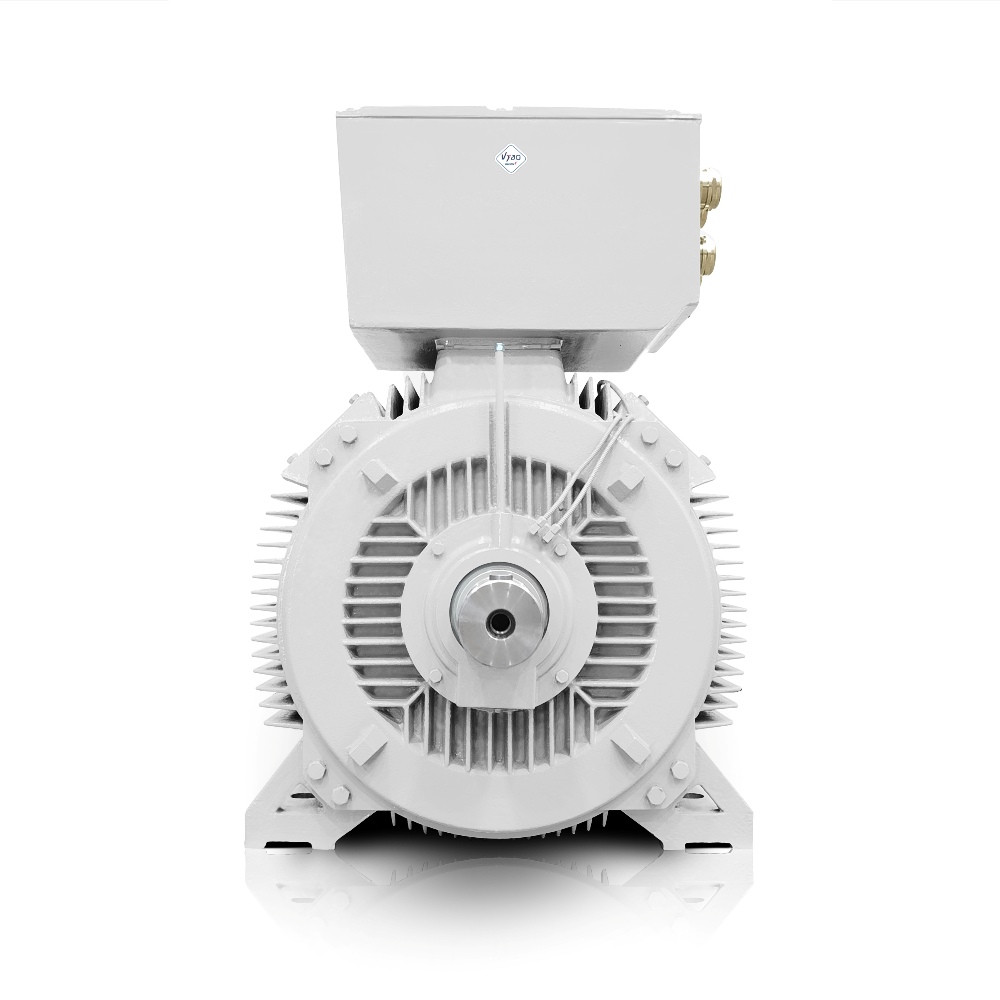

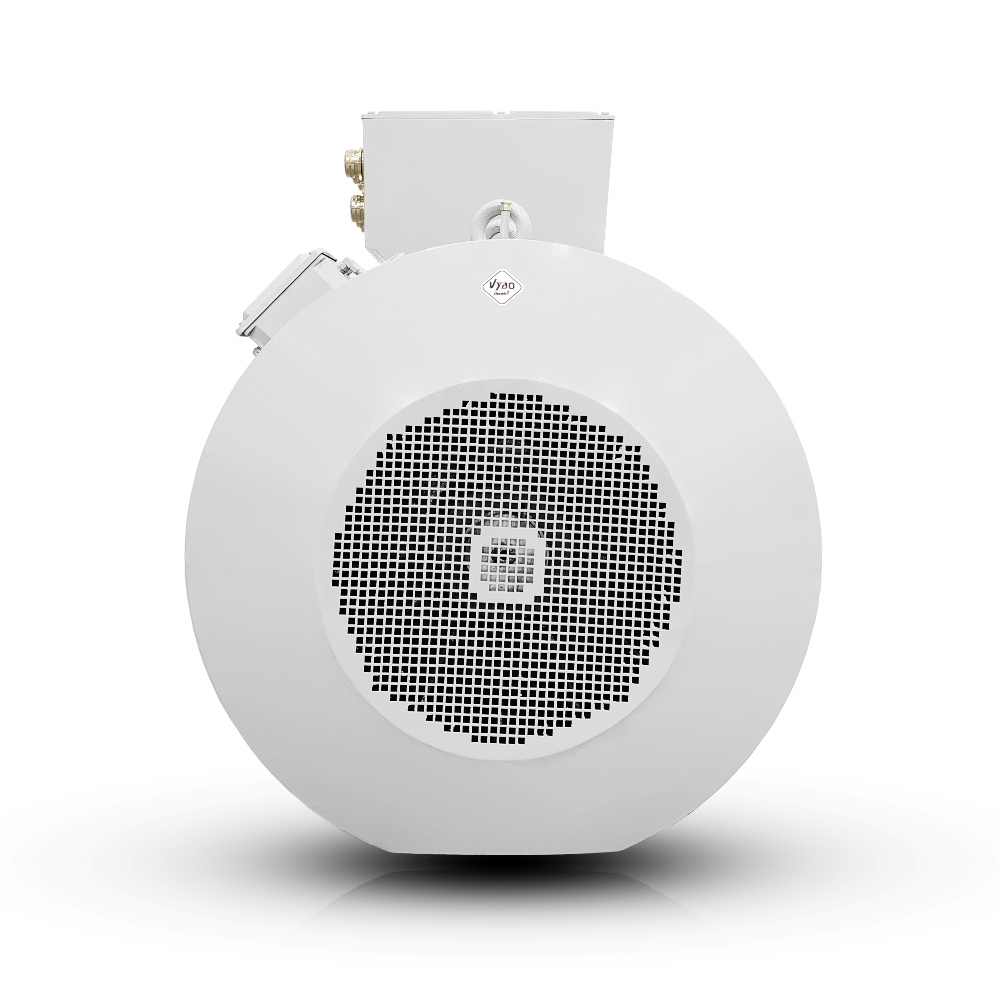

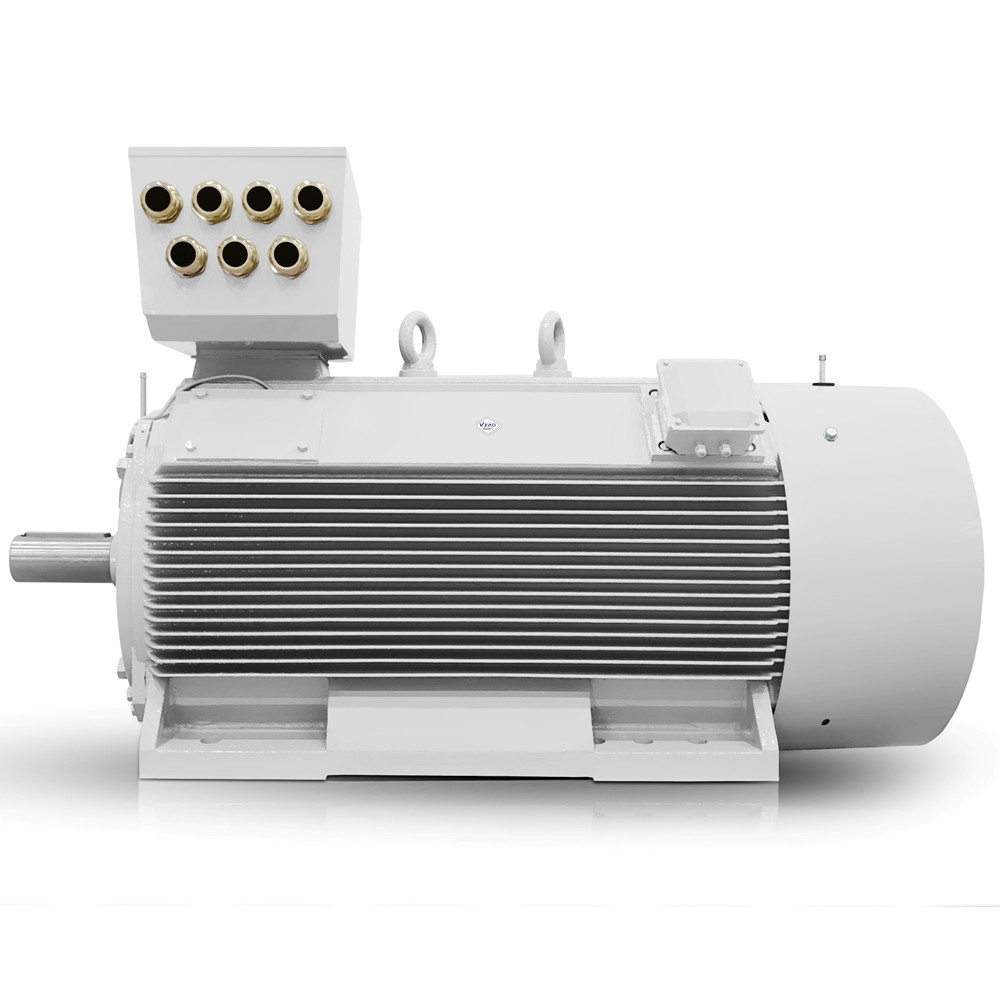

Type: H17RL-400X3-6 560KW 400V/690V 50HZ
| Algemene gegevens | |
| Type | H17RL 400X3-6 |
| Ashoogte (mm) | 400 |
| Elektrische gegevens | |
| Vermogen (kW) | 560 |
| Nominale stroom 400V (A) | 981 |
| Nominale stroom 690V (A) | 569 |
| Toerental (rpm) | 990 |
| Frequentie (Hz) | 50 |
| Aantal polen | 6 |
| Spanning (V) | 400/690 |
| Schakeling | D/Y |
| Afbreekkoppel (maximaal) | 200 |
| Aanloopkoppel (locked-rotor) | 120 |
| Aanloopstroom (locked-rotor) | 680 |
| Externe aanlooptraagheid (kg·m²) | 511 |
| Traagheidsmoment GD²(kg·m²) | 56,8 |
| Rendement | |
| Rendement (100%) | 96,1 |
| Arbeidsfactor (100%) | 0,86 |
| Accessoires | |
| – | |
| Normen | |
| Norm: specificatie | IEC60034-1 |
| Norm: test | IEC60034-2 |
| Norm: geluid | IEC60034-9 |
| Norm: trillingen | IEC60034-14 |
| Omgevingscondities | |
| Omgevingstemperatuur (°C) | -20 tot +40°C (-30, +50, +60 optioneel) |
| Hoogte boven zeeniveau (installatie) | tot 1000 m |
| Mechanische gegevens | |
| Isolatieklasse | F |
| Temperatuurstijgingsklasse | B |
| Montagevorm | IM B3 (andere uitvoeringen op aanvr.) |
| Bedrijfswijze | S1 |
| IP-beschermingsgraad | IP55 |
| Koelmethode | IC411 |
| Verpakkingsgewicht (kg) | 3880 kg |
| Trillingen (mm/s) | 2.8 |
| Draairichting | Beide |
| Startmethode | DOL, VFD, softstarter |
| Belastingscurve | Parabolische of lineaire karakteristiek |
| Kooirotor | massieve aluminium kooi |
| Typee klemmenkast | VYBO CB2-LV |
| Lagergegevens | |
| Lager DE/NDE | 6326C3/6326C3 |
| Smeervet | Lithiumbasis nr. 2 (temperatuurklasse) |
Het specificatieblad voor de VYBO Electric a.s. elektromotor is opgesteld volgens onze standaard elektromotoren, gebaseerd op alle geldende IEC-normen. Voor specifieke wensen kunt u contact met ons opnemen – wij kunnen elke parameter aanpassen.
Uitgebreide productbeschrijving
Voor zware industriële processen is de H17RL-400X3-6 van 560 kW een krachtige driefasige laagspanningsmotor met een robuuste constructie en een toerental van 990 tpm voor continu bedrijf. Deze uitvoering is geschikt voor aansluiting op 400 V in delta / 690 V in ster en past daardoor goed in pompsystemen, ventilatoren, compressoren en andere installaties waar een stabiele aandrijving nodig is. Met een rendement van 96,1% bij volle belasting ondersteunt deze motor een efficiënte werking in toepassingen waar veel draaiuren worden gemaakt en energieverbruik een belangrijke factor is. De standaard IP55-bescherming maakt hem geschikt voor veeleisende industriële omgevingen.
H17RL-400X3-6 560 kW elektromotor 990 tpm voor zware 400V / 690V aandrijvingen
Deze 560 kW H17RL elektromotor heeft een nominale stroom van 981 A bij 400 V en 569 A bij 690 V. Dat maakt hem geschikt voor professionele toepassingen waar een stabiel uitgangsvermogen en betrouwbare elektrische prestaties vereist zijn. De H17RL-serie is ontworpen voor langdurige belasting en combineert hoge vermogensdichtheid met een industriële opbouw die gericht is op betrouwbaarheid en onderhoudsvriendelijkheid. Daardoor is deze uitvoering inzetbaar in nieuwe technische installaties en als vervangingsmotor in bestaande systemen waar een moderne en krachtige driefasige aandrijving noodzakelijk is. Vooral in omgevingen waar stilstand ongewenst is, biedt dit model een sterke combinatie van output, duurzaamheid en efficiëntie.
560 kW motor met 990 tpm, IC411 koeling en efficiënte industriële bescherming
De standaard IC411-koeling ondersteunt een efficiënte warmteafvoer en helpt stabiele prestaties te behouden tijdens intensief gebruik. In combinatie met IP55 ontstaat een motor die klaar is voor professioneel gebruik in productiehallen, technische ruimtes en industriële procesomgevingen. De H17RL-400X3-6 is daarom een passende keuze voor bedrijven die zoeken naar een krachtige driefasige elektromotor met 990 tpm, een solide technische basis en een betrouwbare werking in dagelijks continu bedrijf. Meer uitvoeringen binnen deze categorie bekijkt u via onze H17RL 900 tpm elektromotoren.
