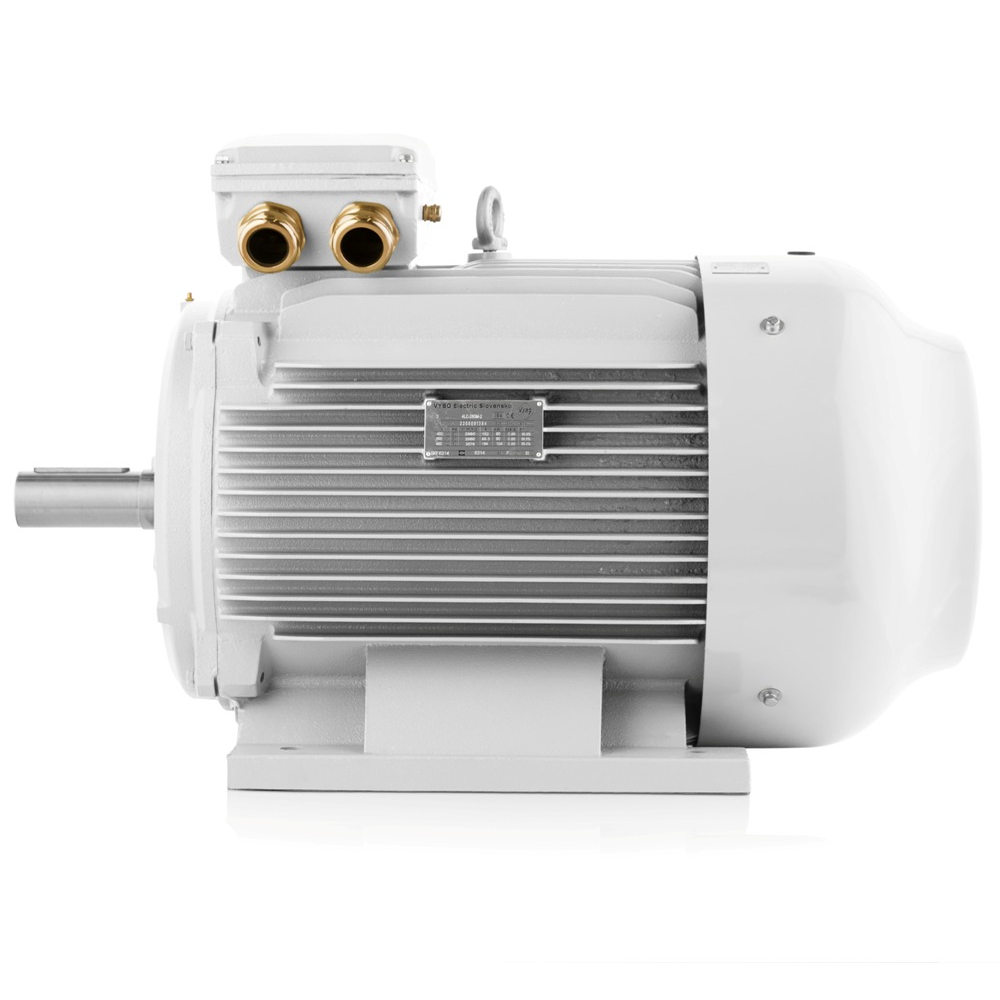

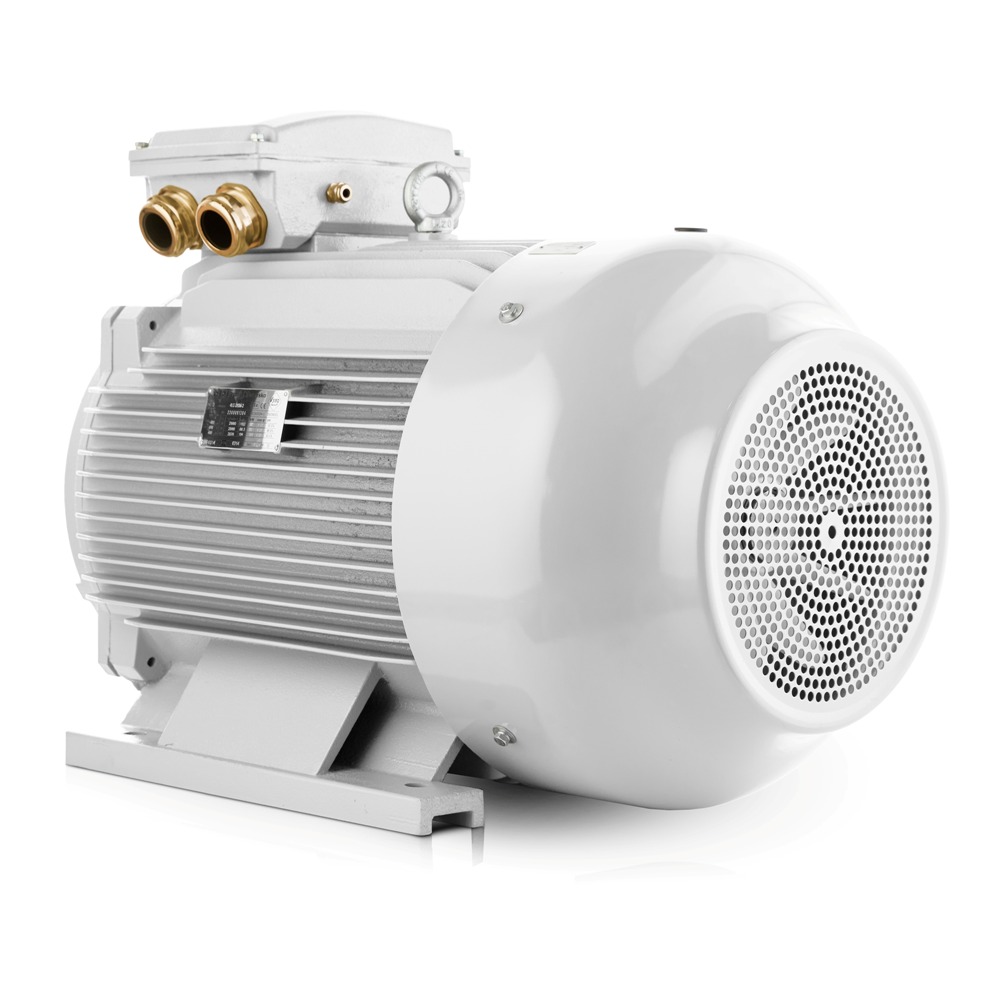

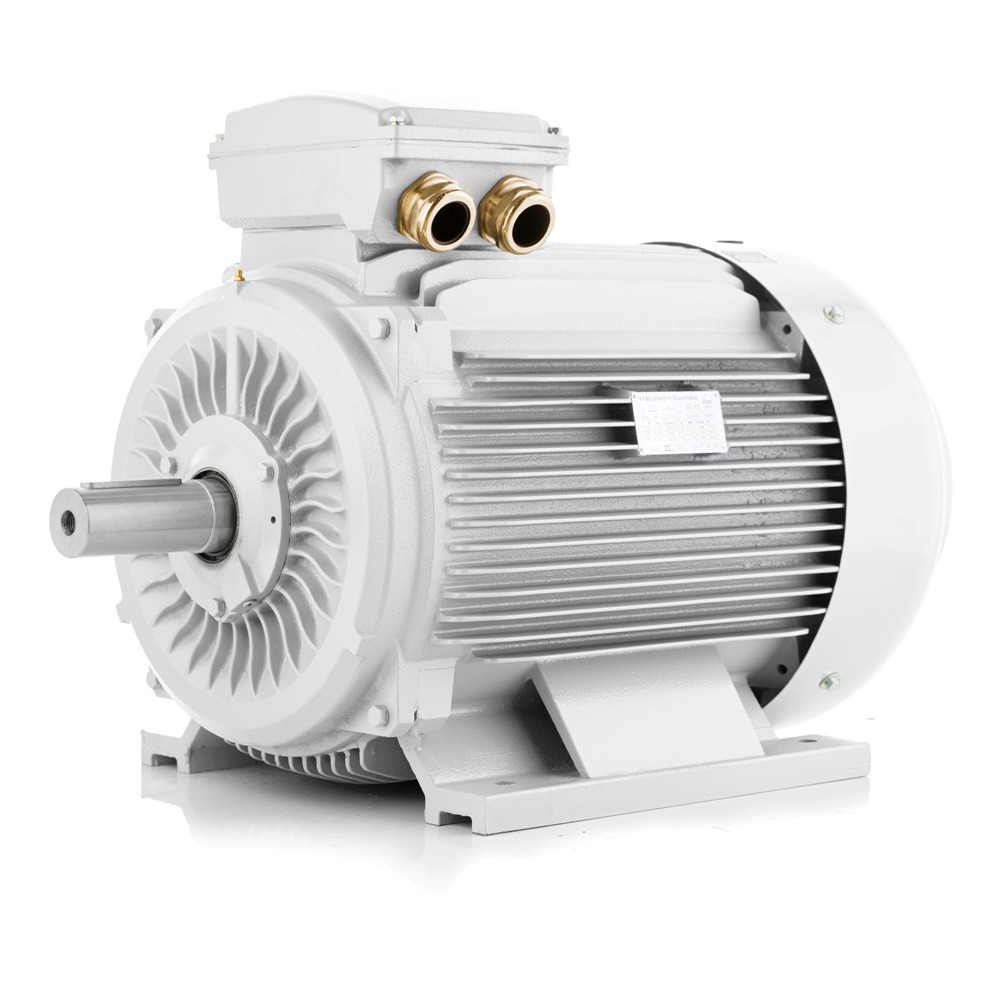

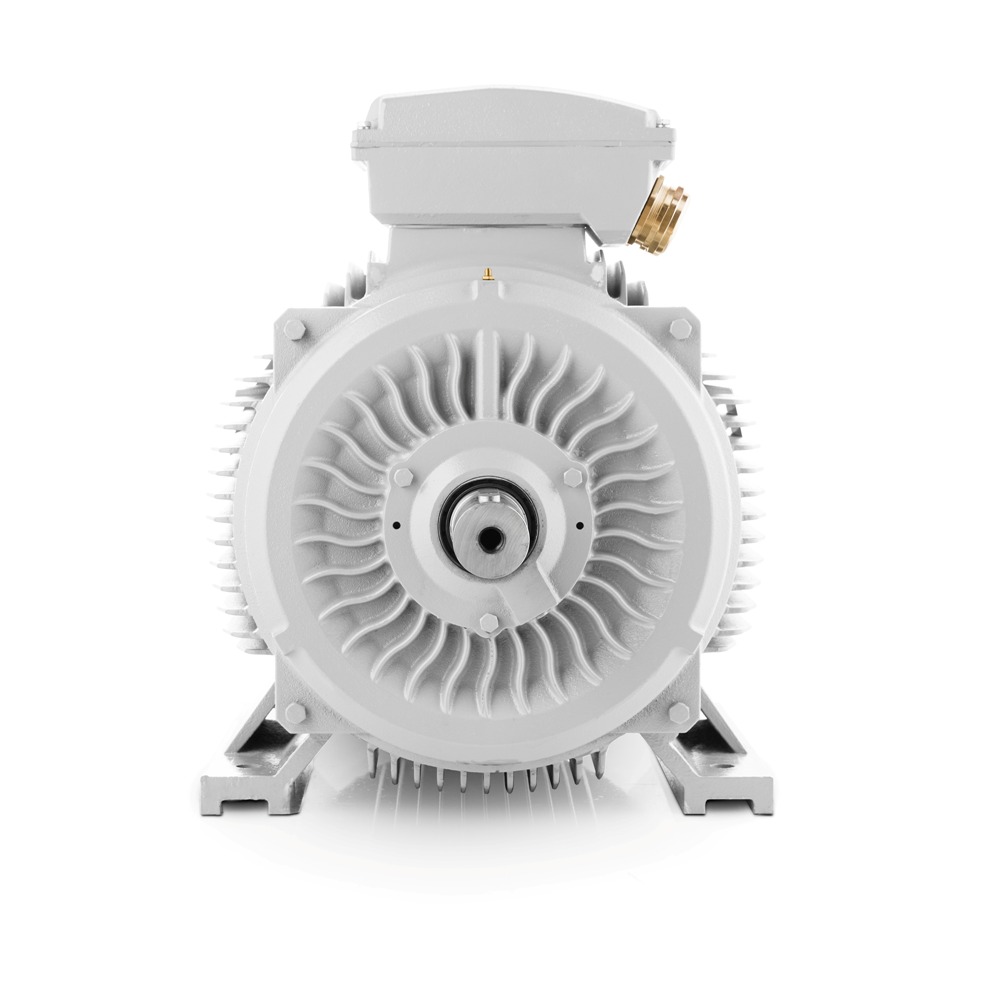

Type: 3LC-225M-8, 22 kW
| Algemene gegevens | |
| Type | 3LC-225M-8 |
| Ashoogte (mm) | 225 |
| Elektrische gegevens | |
| Vermogen (kW) | 22 |
| Nominale stroom 400 V (A) | 44,9 |
| Nominale stroom 690 V (A) | 26,03 |
| Toerental (rpm) | 730 |
| Frequentie (Hz) | 50 |
| Aantal polen | 8 |
| Spanning (V) | 400/690 |
| Schakeling | △/Y |
| Afbreekkoppel (maximaal) | 2 |
| Aanloopkoppel (locked-rotor) | 1,9 |
| Aanloopstroom (locked-rotor) | 6,6 |
| Traagheidsmoment van de rotor (kg·m2) | 0,6181 |
| Rendement | |
| Rendement (100%) | 90,6 |
| Rendementsklasse (IE-klasse) | IE3 |
| Arbeidsfactor (100%) | 0,78 |
| Accessoires | |
| – | |
| Normen | |
| Norm: specificatie | IEC60034-1 |
| Norm: test | IEC60034-2 |
| Norm: geluid | IEC60034-9 |
| Norm: trillingen | IEC60034-14 |
| Omgevingscondities | |
| Omgevingstemperatuur (°C) | -20 tot +40°C (-30, +50, +60 optioneel) |
| Hoogte boven zeeniveau (installatie) | tot 1000 m |
| Mechanische gegevens | |
| Isolatieklasse | F |
| Temperatuurstijgingsklasse | B |
| Montagevorm | IM B3,B5,B35,V1 |
| Bedrijfswijze | S1 (S2, S3, S4 – S9 optioneel) |
| Geluidsniveau | 73 |
| IP-beschermingsgraad | IP55 |
| Koelmethode | IC411 |
| Verpakkingsgewicht (kg) | 376 |
| Verpakkingsafmetingen (mm) | 950*550*700 |
| Trillingen (mm/s) | 2.8 |
| Draairichting | Beide |
| Startmethode | DOL, VFD, softstarter |
| Belastingscurve | Parabolische of lineaire karakteristiek |
| Kabelwartels | 2-M50X1.5 |
| Balancering: | met halve spie |
| Lagergegevens | |
| Lager DE/NDE | 6313-C3/6313-C3 |
| Smeervet | Lithiumbasis nr. 2 (temperatuurklasse) |
Het specificatieblad voor de VYBO Electric a.s. elektromotor is opgesteld volgens onze standaard elektromotoren, gebaseerd op alle geldende IEC-normen. Voor specifieke wensen kunt u contact met ons opnemen – wij kunnen elke parameter aanpassen.
Uitgebreide productbeschrijving
De driefasige elektromotor 3LC-225M-8 (22 kW) combineert gecontroleerde lage snelheid, stabiele krachtsoverdracht en een sterke uitvoering in een industriële uitvoering voor dagelijks gebruik. De combinatie van 730 tpm en 400/690 V maakt dit model inzetbaar voor transportbanden, roerwerken, ventilatoren, pompen en toepassingen waar een rustige loop vereist is. Dankzij de IE3-efficiëntieklasse combineert deze motor robuuste prestaties met een gunstiger energieprofiel.
22 kW 3LC-225M-8 elektromotor met IE3 en 730 tpm
Deze 22 kW driefasenmotor maakt deel uit van de 3LC-serie in de klasse 8-polige motoren voor de 700 tpm-klasse en is geschikt voor situaties waarin stabiele lage snelheid en langdurige betrouwbaarheid centraal staan. Met circa 730 tpm levert deze driefasenmotor een passende combinatie van langzame rotatie en duurzame vermogensoverdracht nodig zijn. Met 400/690 V is de motor toepasbaar in verschillende industriële installaties en elektrische opstellingen. Het IE3-rendement ondersteunt lagere energiekosten, vooral in installaties waar de motor langdurig actief is.
22 kW motor met IC411 koeling en IP55 bescherming
De aanwezigheid van IC411 ondersteunt een efficiënte warmteafvoer. De 3LC-225M-8 past daarmee goed bij bedrijven die een duurzame, sterke en praktisch inzetbare 22 kW elektromotor zoeken voor dagelijks gebruik. Andere uitvoeringen vindt u in onze categorie 3LC 700 tpm gietijzeren elektromotoren.
