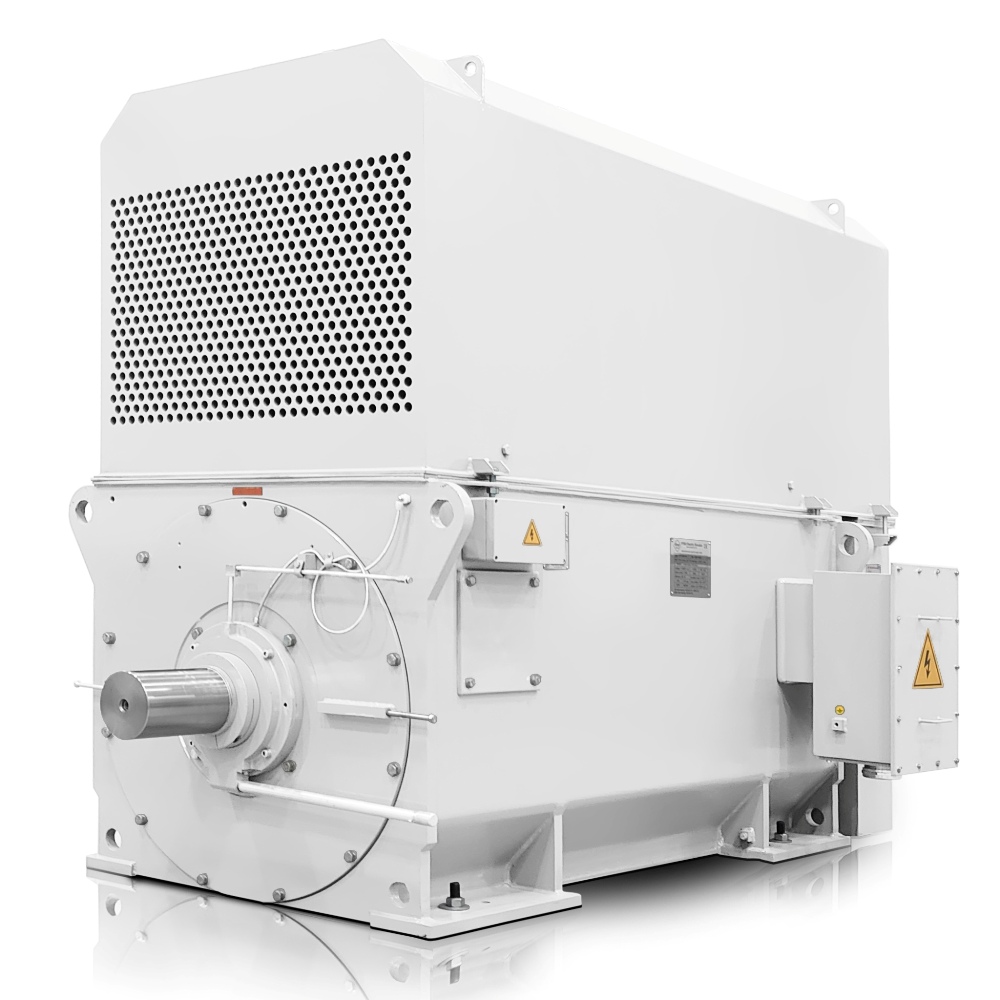

Type: H27R-6306-AB-2 4250KW 6000V 50HZ
| Algemene gegevens | |
| Type | H27R 6306-AB-2 |
| Ashoogte (mm) | 630 |
| Elektrische gegevens | |
| Vermogen (kW) | 4250 |
| Nominale stroom (A) | 463 |
| Toerental (rpm) | 2988 |
| Frequentie (Hz) | 50 |
| Aantal polen | 2 |
| Spanning (V) | 6000 |
| Nominaal koppel (Nm) | 13584 |
| Schakeling | Y |
| Afbreekkoppel (maximaal) | 2,2 |
| Aanloopkoppel (locked-rotor) | 0,80 |
| Aanloopstroom (locked-rotor) | 6,5 |
| Traagheidsmoment van de rotor (kg.m²) | 44,9 |
| Traagheidsmoment van de belasting (kg.m²) | – |
| Rendement | |
| Rendement (100%) | 96,8 |
| Arbeidsfactor (100%) | 0,91 |
| Accessoires | |
| – | |
| Normen | |
| Norm: specificatie | IEC60034-1 |
| Norm: test | IEC60034-2 |
| Norm: geluid | IEC60034-9 |
| Norm: trillingen | IEC60034-14 |
| Omgevingscondities | |
| Omgevingstemperatuur (°C) | -20 tot +40°C (-30, +50, +60 optioneel) |
| Hoogte boven zeeniveau (installatie) | tot 1000 m |
| Mechanische gegevens | |
| Isolatieklasse | F |
| Temperatuurstijgingsklasse | B |
| Montagevorm | IM B3 (andere uitvoeringen op aanvr.) |
| Bedrijfswijze | S1 (S2, S3, S4 – S9 optioneel) |
| IP-beschermingsgraad | IP55 |
| Koelmethode | IC611 (Op aanvraag IC616, IC666) |
| Verpakkingsgewicht | 10 177 kg |
| Trillingen (mm/s) | 2.8 |
| Draairichting | Beide |
| Startmethode | DOL, VFD, softstarter |
| Belastingscurve | Parabolische of lineaire karakteristiek |
| Kooirotor | Koperen band (koperstrip) |
| Typee klemmenkast | VYBO CB1-HV |
| Lagergegevens | |
| Lager DE/NDE | 6224-C3/6222-C3 |
| Smeervet | Lithiumbasis nr. 2 (temperatuurklasse) |
Uitgebreide productbeschrijving
Voor industriële toepassingen met 4250 kW output is de H27R6306-AB-2 een hoogspanningsmotor die ontworpen is voor maximale capaciteit en betrouwbare continue inzet. Deze driefasige uitvoering werkt op 6000 V, draait 2988 tpm en behaalt een rendement van 96,8%. Met een nominaal koppel van 13584 Nm is dit model geschikt voor grote ventilatie-installaties, zware compressoren, pompstations en andere processen waarin een zeer krachtige en stabiele hoofdaandrijving vereist is. Binnen de H27R-HD-Modular-serie staat deze motor voor modulaire flexibiliteit, robuuste industriële kwaliteit en langdurige inzetbaarheid in veeleisende omgevingen. Daardoor is dit model bijzonder interessant voor ondernemingen die een krachtige hoogspannings-elektromotor zoeken in het topsegment.
4250 kW H27R6306-AB-2 hoogspanningsmotor 6000 V met 2988 tpm
Deze 4250 kW elektromotor is geschikt voor installaties waar uitval directe gevolgen heeft voor productiecapaciteit, leverbetrouwbaarheid en exploitatiekosten. De nominale stroom van 463 A ondersteunt een stabiele werking in zware 6 kV-systemen waarin veel vermogen efficiënt en veilig geleverd moet worden. De H27R6306-AB-2 komt goed tot zijn recht in sectoren zoals energieopwekking, petrochemie, waterbeheer, zware industrie en grootschalige procesinstallaties. Door zijn hoge snelheid en sterke vermogenskarakteristiek is deze motor inzetbaar in toepassingen waar zeer grote lucht- of vloeistofvolumes continu verplaatst moeten worden. Ook voor technische modernisering van oudere hoogspanningsaandrijvingen is dit model een aantrekkelijke keuze dankzij zijn combinatie van output, betrouwbaarheid en efficiëntie.
4250 kW 6 kV aandrijving met 13584 Nm en IC611 koelsysteem
De standaard geïntegreerde IC611-koeling helpt warmte efficiënt af te voeren en ondersteunt daarmee een gecontroleerde bedrijfstemperatuur tijdens langdurige zware belasting. Dat helpt ongeplande stilstand te voorkomen en ondersteunt een langere levensduur van de motor en de volledige aandrijflijn. Met een rendement van 96,8% biedt de H27R6306-AB-2 bovendien een sterke balans tussen kracht en energie-efficiëntie voor veeleisende industriële toepassingen. Binnen het aanbod van hoogspanningsmotoren 2800 tpm is dit model een overtuigende keuze voor bedrijven die zeer hoge vermogens nodig hebben in een robuuste uitvoering. Voor andere H27R-uitvoeringen en vermogens binnen dezelfde toerentalgroep bekijk je het complete overzicht van H27R 2800 tpm IC611 elektromotoren.
