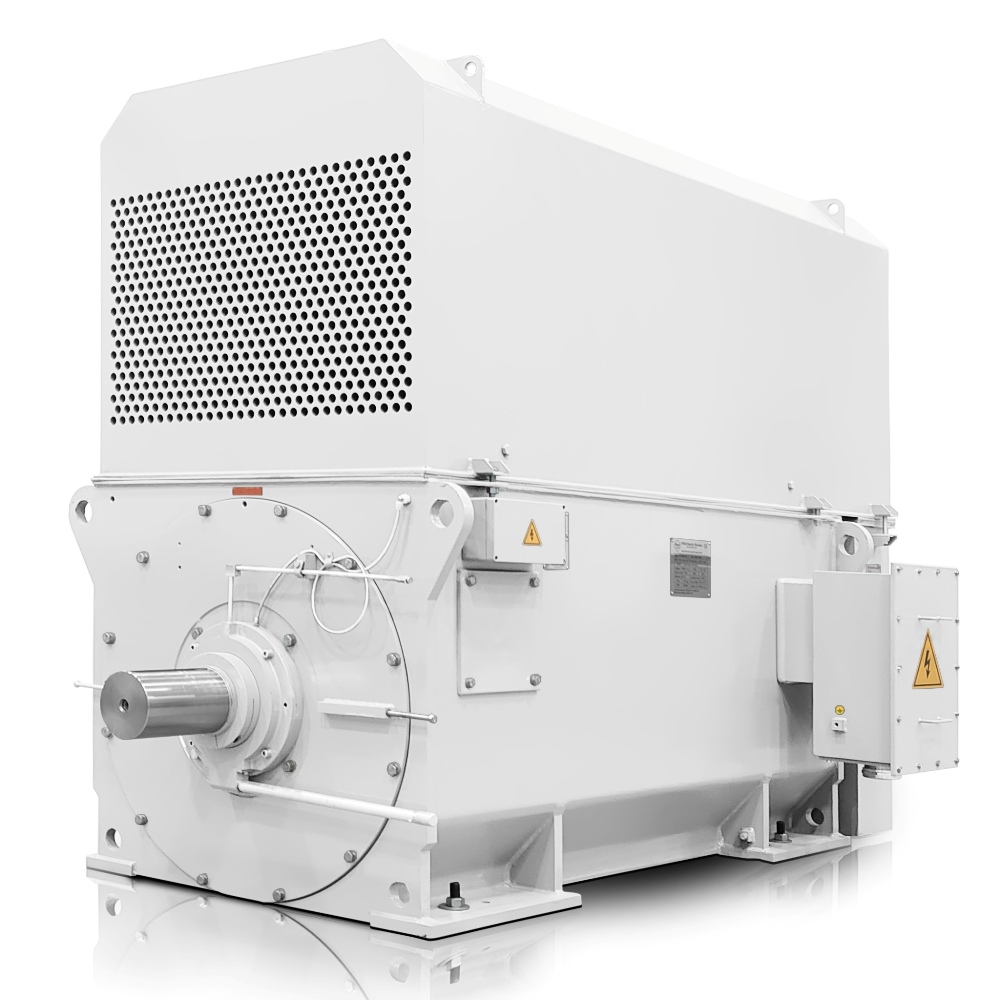

Type: H27R-6307-AB-2 4500KW 6000V 50HZ
| Algemene gegevens | |
| Type | H27R 6307-AB-2 |
| Ashoogte (mm) | 630 |
| Elektrische gegevens | |
| Vermogen (kW) | 4500 |
| Nominale stroom (A) | 491 |
| Toerental (rpm) | 2988 |
| Frequentie (Hz) | 50 |
| Aantal polen | 2 |
| Spanning (V) | 6000 |
| Nominaal koppel (Nm) | 14383 |
| Schakeling | Y |
| Afbreekkoppel (maximaal) | 2,3 |
| Aanloopkoppel (locked-rotor) | 0,70 |
| Aanloopstroom (locked-rotor) | 7,2 |
| Traagheidsmoment van de rotor (kg.m²) | 50,2 |
| Traagheidsmoment van de belasting (kg.m²) | – |
| Rendement | |
| Rendement (100%) | 96,8 |
| Arbeidsfactor (100%) | 0,91 |
| Accessoires | |
| – | |
| Normen | |
| Norm: specificatie | IEC60034-1 |
| Norm: test | IEC60034-2 |
| Norm: geluid | IEC60034-9 |
| Norm: trillingen | IEC60034-14 |
| Omgevingscondities | |
| Omgevingstemperatuur (°C) | -20 tot +40°C (-30, +50, +60 optioneel) |
| Hoogte boven zeeniveau (installatie) | tot 1000 m |
| Mechanische gegevens | |
| Isolatieklasse | F |
| Temperatuurstijgingsklasse | B |
| Montagevorm | IM B3 (andere uitvoeringen op aanvr.) |
| Bedrijfswijze | S1 (S2, S3, S4 – S9 optioneel) |
| IP-beschermingsgraad | IP55 |
| Koelmethode | IC611 (Op aanvraag IC616, IC666) |
| Verpakkingsgewicht | 10 865 kg |
| Trillingen (mm/s) | 2.8 |
| Draairichting | Beide |
| Startmethode | DOL, VFD, softstarter |
| Belastingscurve | Parabolische of lineaire karakteristiek |
| Kooirotor | Koperen band (koperstrip) |
| Typee klemmenkast | VYBO CB1-HV |
| Lagergegevens | |
| Lager DE/NDE | 6224-C3/6222-C3 |
| Smeervet | Lithiumbasis nr. 2 (temperatuurklasse) |
Uitgebreide productbeschrijving
Met 4500 kW beschikbaar vermogen is de H27R6307-AB-2 bedoeld voor industriële installaties waar de aandrijving op het hoogste niveau moet presteren. Deze driefasige hoogspanningsmotor werkt op 6000 V, draait 2988 tpm en behaalt een rendement van 96,8%. Het nominale koppel van 14383 Nm maakt deze uitvoering geschikt voor zeer zware compressoren, grote ventilatiesystemen, pompstations en andere toepassingen waarin maximale capaciteit en continue betrouwbaarheid nodig zijn. Binnen de H27R-HD-Modular-serie combineert deze motor een modulaire opbouw met robuuste industriële componenten en stabiele prestaties bij langdurige belasting. Voor bedrijven die een zeer krachtige 6 kV hoogspanningsmotor zoeken voor kritische processen, biedt dit model een uiterst sterke aandrijfoplossing.
4500 kW H27R6307-AB-2 hoogspanningsmotor met 2988 tpm en 6000 V
Deze 4500 kW hoogspanningsmotor is ontwikkeld voor installaties waarin capaciteit, procescontinuïteit en energiebeheer nauw met elkaar samenhangen. De nominale stroom van 491 A maakt hem geschikt voor zware 6 kV-systemen waar veel vermogen betrouwbaar en efficiënt geleverd moet worden. De H27R6307-AB-2 komt goed tot zijn recht in sectoren zoals energie, petrochemie, waterinfrastructuur, zware procesindustrie en grootschalige industriële utilities. Dankzij zijn hoge snelheid en sterke vermogenskarakteristiek is dit model bijzonder bruikbaar in processen waar zeer grote lucht- of vloeistofstromen permanent beschikbaar moeten zijn. Dat maakt deze uitvoering interessant voor zowel nieuwe installaties als voor vervanging van bestaande hoogspanningsmotoren met een lagere efficiëntie of hogere onderhoudsdruk.
4500 kW motor met 14383 Nm, IC611 koeling en stabiele hoge output
De toegepaste IC611-koeling ondersteunt een efficiënte warmteafvoer en helpt de motor op een stabiele bedrijfstemperatuur te houden, ook tijdens langdurige zware belasting. Dat verlaagt het risico op oververhitting en ondersteunt een langere levensduur van kritische componenten. Met een rendement van 96,8% biedt de H27R6307-AB-2 bovendien voordelen op het vlak van energieverbruik en totale gebruikskosten, vooral in continu draaiende installaties. Binnen het segment van moderne hoogspanningsmotoren 2800 tpm is dit model een bijzonder krachtige keuze voor veeleisende industriële processen. Voor andere vermogens en uitvoeringen binnen dezelfde H27R-lijn bekijk je het volledige aanbod H27R 2800 tpm IC611 elektromotoren.
